| एमओक्यू: | 1pcs |
| कीमत: | 19718$ |
| मानक पैकेजिंग: | 1. लकड़ी का केस 2. आपके आदेश के अनुसार |
| वितरण अवधि: | 3-5 दिन |
| भुगतान विधि: | टी/टी, वेस्टर्न यूनियन, पेपैल, क्रेडिट कार्ड |
| आपूर्ति क्षमता: | प्रति सप्ताह 10 टुकड़ा / टुकड़े |

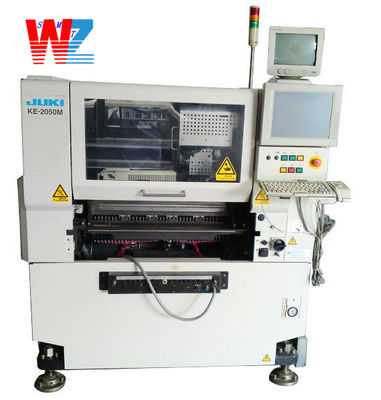

सस्ती पिक एंड प्लेस मशीन JUKI 2050
नामःJUKI पिक एंड प्लेस मशीन
ब्रांडःJUKI
मॉडलःJUKI 2050 पिक एंड प्लेस मशीन
विनिर्देशःJUKI 2050 पिक एंड प्लेस मशीन
स्थितिःमूल
गुणवत्ता:उच्चतम गुणवत्ता
स्टॉकःबड़ा
भुगतानःL/C T/T D/P वेस्टर्न यूनियन पेपैल मनी ग्राम और अन्य
शिपमेंटःतीन दिनों में
वारंटीः 1 वर्ष
डिलीवरीःफेडेक्स,अप्स,डीएचएल,आवश्यकता के अनुसार
पैकेजः फोम प्रोटेक्ट के साथ कार्टन बॉक्स
निश्चित रूप से! मैं आपको JUKI 2050 सतह माउंट मशीन का परिचय देता हूं और इसका उपयोग करने के निर्देश देता हूं।
JUKI 2050 एक उन्नत सतह माउंट मशीन है जिसका उपयोग इलेक्ट्रॉनिक्स विनिर्माण उद्योग में प्रिंटेड सर्किट बोर्ड (पीसीबी) पर घटकों के सटीक और कुशल प्लेसमेंट के लिए व्यापक रूप से किया जाता है।
JUKI 2050 की मुख्य विशेषताएंः
1उच्च-गति प्लेसमेंटः मशीन उच्च गति और सटीक घटक प्लेसमेंट प्रदान करती है, जिससे कुशल उत्पादन चक्र संभव होते हैं।
2बहुमुखी प्रतिभाः यह प्रतिरोधक, संधारित्र, एकीकृत सर्किट, कनेक्टर और अधिक सहित विभिन्न प्रकार के घटक प्रकारों को संभालने में सक्षम है।
3मल्टी नोजल प्रणालीः जूकी 2050 एक मल्टी नोजल प्रणाली से लैस है जो घटकों को एक साथ रखने की अनुमति देती है, जिससे उत्पादन दक्षता में और सुधार होता है।
4विजन प्रणाली: इसमें सटीक घटक संरेखण और प्लेसमेंट से पहले निरीक्षण के लिए एक उन्नत विजन प्रणाली है।
5उपयोगकर्ता के अनुकूल इंटरफेस: मशीन का एक सहज और उपयोगकर्ता के अनुकूल इंटरफेस है, जिससे इसे संचालित करना और विभिन्न उत्पादन आवश्यकताओं के लिए स्थापित करना आसान हो जाता है।
6लचीलापनः यह विभिन्न पीसीबी आकारों और आकारों का समर्थन करता है, जो विभिन्न विनिर्माण अनुप्रयोगों के लिए अनुकूलन क्षमता सुनिश्चित करता है।
7विश्वसनीय प्रदर्शनः JUKI 2050 को विश्वसनीयता के लिए डिज़ाइन किया गया है, जिसमें त्रुटियों को कम करने और उत्पादन की गुणवत्ता को अनुकूलित करने के लिए विशेषताएं हैं।
यहाँ JUKI 2050 का उपयोग करने के लिए एक कदम दर कदम गाइड हैः
1पीसीबी और घटकों को तैयार करेंः सुनिश्चित करें कि पीसीबी साफ और ठीक से तैयार है। घटकों को उपयुक्त कंटेनरों में सॉर्ट और व्यवस्थित करें।
2. मशीन सेटअपः JUKI 2050 पर पावर और आवश्यक सेटिंग्स को कॉन्फ़िगर करें, जिसमें पीसीबी आकार, घटक प्रकार और फीडर शामिल हैं.
3. फीडर तैयार करें: आवश्यक घटकों के साथ उपयुक्त फीडर लोड करें. सुनिश्चित करें कि फीडर सही ढंग से संरेखित और सुरक्षित रूप से रखा गया है.
4. विजन सिस्टम कैलिब्रेशनः पीसीबी पर फिड्यूशियल मार्क्स को संरेखित करके विजन सिस्टम को कैलिब्रेट करें। यह सटीक घटक प्लेसमेंट सुनिश्चित करता है।
5. प्रोग्रामिंग: एक प्रोग्राम बनाएं या लोड करें जिसमें घटक प्लेसमेंट अनुक्रम, निर्देशांक और कोई आवश्यक समायोजन निर्दिष्ट हो।
6प्लेसमेंट प्रक्रिया शुरू करेंः प्लेसमेंट प्रक्रिया शुरू करें, और मशीन स्वचालित रूप से फीडर से घटकों को उठाएगी और उन्हें पीसीबी पर निर्दिष्ट पदों पर रखेगी।
7निरीक्षणः प्लेसमेंट के बाद, सही घटक संरेखण और प्लेसमेंट सुनिश्चित करने के लिए पीसीबी का नेत्रहीन निरीक्षण करें।
8प्रक्रिया दोहराएंः यदि अधिक घटक रखे जाने हैं, तो उत्पादन रन पूरा होने तक चरण 3 से 7 दोहराएं।
JUKI 2050 मॉडल के लिए विशिष्ट विस्तृत निर्देशों के लिए, निर्माता के उपयोगकर्ता मैनुअल को देखें।
मुझे आशा है कि यह जानकारी उपयोगी है! यदि आपके पास कोई और प्रश्न हैं, तो पूछने के लिए स्वतंत्र महसूस करें।
उत्पाद का विवरण
विनिर्देशः
1, सब्सट्रेट का आकारः
एम सब्सट्रेट के साथ (330 × 250 मिमी)
एल सब्सट्रेट के साथ (410 x 360 मिमी)
L चौड़ाई (510 x 360 मिमी)
ई सब्सट्रेट के साथ (510 × 460 मिमी)
2, घटक आकारः 0603 चिप (ब्रिटिश 0201) चिप ~ 20 मिमी वर्ग तत्व या 26.5 × 11 मिमी (0402 (ब्रिटिश 01005)
3, घटकों के स्थान की गतिः चिप घटकों 13,200CPH * 1
4, घटक की स्थिति की सटीकताः लेजर पहचान ± 0.05 मिमी
5, घटकों के स्थान का प्रकारः 80 तक (8 मिमी में परिवर्तित)
6, उपकरण का आकारः (W × D × H) 1,400 × 1,393 × 1,440 मिमी
7, वजनः लगभग 1,400kg
8, बिजली की आपूर्ति तीन चरण AC200 ~ 415V
9, शक्तिः 3kVA
10, वायु दबाव का उपयोगः 0.49 ± 0.05Mpa
11, हवा की खपत (मानक स्थिति): 230L / min
संबंधित उत्पाद
हमारे पास फुजी, जुकी, सैमसंग, यामाहा आदि के लिए एसएमटी पिक एंड प्लेस मशीन की पूरी रेंज है, फीडर,
नोजल, एसएमटी पिक एंड प्लेस मशीन, पीसीबी कन्वेयर,
सिलेंडर, और कंपन फीडर, कुछ भी आप की जरूरत है, बस मुझे बताओ!
मुख्य ब्रांड है फुजी यामाहा सैमसंग सोनी भारी मशीन
1. एसएमटी स्नेहन तेल
2. एसएमटी भागों
3नोजल और फीडर
4. एसएमटी बेल्ट और मशीन में अन्य भागों
