उत्पादों का विवरण

घर > उत्पादों >

SMT FUJI NXT II M3 /M6 /M3 /M6 पिक एंड प्लेस मशीन

उत्पादों

SMT FUJI NXT II M3 /M6 /M3 /M6 पिक एंड प्लेस मशीन

एमओक्यू:	1pcs
कीमत:	11267$~63380$
मानक पैकेजिंग:	1. लकड़ी का केस और वैक्यूम पैकेज 2. आपकी आवश्यकताओं के अनुसार
वितरण अवधि:	5 से 8 दिन
भुगतान विधि:	टी/टी, वेस्टर्न यूनियन, पेपैल, क्रेडिट कार्ड
आपूर्ति क्षमता:	5000

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

ब्रांड नाम

मॉडल संख्या

NXT II M3 / NXT II M6 / NXT III M3 / NXT III M6

Name:

FUJI NXT II M3 / NXT II M6 / NXT III M3 / NXT III M6

Brand:

मॉडल:

NXT II M3 / NXT II M6 / NXT III M3 / NXT III M6

Specification:

SMT PICK AND PLACE MACHINE

Condition:

original

Quality:

top qualiy

Stock:

large

वारंटी:

1 वर्ष

वितरण:

फेडेक्स, यूपीएस, डीएचएल, आवश्यकतानुसार

पैकेज:

लकड़ी का मामला

उत्पाद का वर्णन

फुजी पिक एंड प्लेस मशीन NXT II M3 / NXT II M6 / NXT III M3 / NXT III M6 पिक एंड प्लेस मशीन

The Yamaha M6 pick and place machine is a highly advanced equipment used in the electronics manufacturing industry for high-speed and precise placement of surface mount components onto printed circuit boards (PCBs)यह कार्यक्षमता और सुविधाओं की एक विस्तृत श्रृंखला प्रदान करता है जो प्लेसमेंट सटीकता, गति और बहुमुखी प्रतिभा को बढ़ाते हैं।

नामःFUJI NXT II M3 / NXT II M6 / NXT III M3 / NXT III M6
गतिः 37,500 सीपीएच
पीसीबी आकारः 48 मिमी × 48 मिमी 250 मिमी × 510 मिमी
सटीकताः ±0.025 मिमी ((मानक मॉडल) /±0.038 मिमी ((पहला मॉडल का उत्पादन) (3σ) cpk1।00
फीडर:20pcs ((8mm फीडर)
घटकों की सीमाः : 02015 मिमी×5 मिमी ऊंचाईःMAX:2.0 मिमी
बिजली की आपूर्तिः 3P/ 200V/ 10KVA
मशीन का आकार 740 ((L) x 1934 ((W) ((2M)
कारखाने का वर्ष: लगभग 2016
मशीन के सिरः 24 पीसी, प्रत्येक सिर 6 नलिकाओं को ठीक कर सकता है

कार्यक्षमताः

1घटक प्लेसमेंटः यामाहा एम6 पिक एंड प्लेस मशीन पीसीबी पर सतह माउंट घटकों के सटीक प्लेसमेंट में उत्कृष्ट है।यह उन्नत दृष्टि प्रणालियों और रोबोटिक बाहों का उपयोग करता है ताकि फीडर से घटकों को सटीक रूप से उठाया जा सके और उन्हें उच्च परिशुद्धता के साथ पीसीबी पर निर्दिष्ट स्थानों पर रखा जा सके.

2. उच्च गति से प्लेसमेंटः मशीन उच्च गति से काम करने में सक्षम है, जिससे घटकों की तेजी से और कुशल प्लेसमेंट सुनिश्चित होती है। इसमें कई प्लेसमेंट हेड और एक मजबूत कन्वेयर सिस्टम है,तेजी से टर्नओवर समय और उत्पादन दक्षता में सुधार करने में सक्षम.

3. घटक संगतताः यामाहा एम6 पिक एंड प्लेस मशीन सतह माउंट घटकों की एक विस्तृत श्रृंखला का समर्थन करती है, जिसमें प्रतिरोधक, कैपेसिटर, एकीकृत सर्किट (आईसी), बॉल ग्रिड सरणी (बीजीए),क्वाड फ्लैट लीड-फ्री (QFN)यह विभिन्न घटक आकारों और प्रकारों को समायोजित करता है, जिससे यह विभिन्न पीसीबी असेंबली आवश्यकताओं के लिए उपयुक्त हो जाता है।

4दृष्टि प्रणाली और संरेखण: मशीन उन्नत दृष्टि प्रणाली से लैस है जो सटीक घटक संरेखण और निरीक्षण प्रदान करती है।ये सिस्टम कैमरे और इमेज प्रोसेसिंग एल्गोरिदम का उपयोग करके घटकों की स्थिति और दिशाओं की सटीक पहचान करते हैं, प्लेसमेंट प्रक्रिया के दौरान उचित संरेखण सुनिश्चित करना।

5फीडर लचीलापनः यामाहा एम6 मशीन विभिन्न प्रकार के फीडर का समर्थन करती है, जिसमें टेप फीडर, स्टिक फीडर और ट्रे फीडर शामिल हैं।यह विभिन्न घटक प्रकारों और पैकेजिंग प्रारूपों के आसान और कुशल हैंडलिंग की अनुमति देता है, ताकि उत्पादन सुचारू और निर्बाध हो सके।

6. बुद्धिमान फीडर प्रबंधन: मशीन में बुद्धिमान फीडर प्रबंधन क्षमताएं हैं। यह स्वचालित रूप से प्रत्येक फीडर में घटक सूची का पता लगा सकती है और ट्रैक कर सकती है,घटकों के उपयोग को अनुकूलित करना और उत्पादन रनों के बीच सेटअप समय को कम करनायह सुविधा उत्पादकता में वृद्धि करती है और परिचालन त्रुटियों को कम करती है।

उपयोग की सीमाः

यामाहा एम6 पिक एंड प्लेस मशीन पीसीबी असेंबली अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है, जिसमें शामिल हैंः

1. सतह माउंट प्रौद्योगिकी (एसएमटी) असेंबलीः इसका उपयोग सतह माउंट घटकों के साथ पीसीबी के उत्पादन में किया जाता है। मशीन सटीक रूप से पीसीबी पैड पर घटकों को रखती है,सटीक संरेखण और बाद की मिलाप प्रक्रिया के दौरान विश्वसनीय मिलाप कनेक्शन सुनिश्चित करना.

2. प्रोटोटाइप विकास: यह मशीन प्रोटोटाइप विकास और छोटे पैमाने पर उत्पादन के लिए आदर्श है। इसकी लचीलापन और त्वरित सेटअप समय पीसीबी डिजाइनों के तेजी से पुनरावृत्ति और सत्यापन की अनुमति देता है,उत्पाद विकास के कुशल चक्रों को सुविधाजनक बनाना.

3मध्यम से उच्च मात्रा में उत्पादनः यामाहा एम6 मशीन मध्यम से उच्च मात्रा में उत्पादन वातावरण के लिए उपयुक्त है।इसकी उच्च गति वाली प्लेसमेंट क्षमता और कुशल फीडर प्रबंधन बड़ी मात्रा में पीसीबी की तेजी से और विश्वसनीय असेंबली की अनुमति देता है.

4मल्टी-प्रोजेक्ट उत्पादनः यह मशीन मल्टी-प्रोजेक्ट उत्पादन को संभालने में सक्षम है, जहां एक ही उत्पादन रन में विभिन्न पीसीबी डिजाइनों का उत्पादन किया जाता है।यह परियोजनाओं के बीच त्वरित बदलाव प्रदान करता है, डाउनटाइम को कम करने और विविध पीसीबी असेंबली के कुशल उत्पादन की सुविधा।

5ऑटोमोटिव, उपभोक्ता इलेक्ट्रॉनिक्स और दूरसंचार: यामाहा एम6 पिक एंड प्लेस मशीन को ऑटोमोटिव, उपभोक्ता इलेक्ट्रॉनिक्स,और दूरसंचारयह इन क्षेत्रों की उच्च गुणवत्ता और विश्वसनीयता की आवश्यकताओं को पूरा करता है, जिससे घटकों का सटीक और सुसंगत प्लेसमेंट सुनिश्चित होता है।

यामाहा एम6 पिक एंड प्लेस मशीन पीसीबी असेंबली में उच्च गति और सटीक घटक प्लेसमेंट के लिए उन्नत कार्यक्षमता प्रदान करती है। यह इलेक्ट्रॉनिक्स विनिर्माण प्रक्रिया में एक महत्वपूर्ण भूमिका निभाता है,इलेक्ट्रॉनिक उत्पादों के कुशल उत्पादन और विश्वसनीय प्रदर्शन को सुनिश्चित करना.

	एम3 III	M6 III
लागू पीसीबी आकार (LxW)	48 x 48 मिमी से 250 x 510 मिमी (डबल कन्वेयर) * 48 x 48 मिमी से 250 x 610 मिमी (एकल कन्वेयर) *दोहरे कन्वेयर 280 (W) मिमी तक के पीसीबी को संभाल सकते हैं। 280 (W) मिमी से बड़े पीसीबी को दोहरे कन्वेयर को बदलकर निर्मित किया जाना चाहिए एकल लेन उत्पादन मोड पर।	48 x 48 मिमी से 534 x 510 मिमी (डबल कन्वेयर) * 48 x 48 मिमी से 534 x 610 मिमी (एकल कन्वेयर) *दोहरे कन्वेयर 280 (W) मिमी तक के पीसीबी को संभाल सकते हैं। 280 (W) मिमी से बड़े पीसीबी को दोहरे कन्वेयर को बदलकर निर्मित किया जाना चाहिए एकल लेन उत्पादन मोड पर।
भागों के प्रकार	भागों के 20 प्रकार तक (8 मिमी टेप का उपयोग करके गणना)	भागों के 45 प्रकार तक (8 मिमी टेप का उपयोग करके गणना)
मॉड्यूल चौड़ाई	320 मिमी	645 मिमी
मशीन के आयाम	L: 1295 मिमी (M3 III x 4, M6 III x 2) / 645 मिमी (M3 III x 2, M6 III) W: 1900.2 mm, H: 1476 mm
बुद्धिमान फीडर	4, 8, 12, 16, 24, 32, 44, 56, 72, 88 और 104 मिमी चौड़े टेप के लिए समर्थन
स्टिक फीडर	4 ≤ भाग चौड़ाई ≤ 15 मिमी (6 ≤ स्टिक चौड़ाई ≤ 18 मिमी), 15 ≤ भाग चौड़ाई ≤ 32 मिमी (18 ≤ स्टिक चौड़ाई ≤ 36 मिमी)
ट्रे	लागू ट्रे का आकारः 135.9 x 322.6 मिमी (जेडीईसी मानक) (ट्रे यूनिट-एम),276 x 330 मिमी (ट्रे यूनिट-एलटी), 143 x 330 मिमी (ट्रे यूनिट-एलटीसी)
पीसीबी लोड करने का समय	डबल कन्वेयर के लिएः 0 सेकंड (निरंतर संचालन)
	एकल कन्वेयर के लिएः 2.5 सेकंड (M3 III मॉड्यूल के बीच परिवहन), 3.4 सेकंड (M6 III मॉड्यूल के बीच परिवहन)

फोटो शो

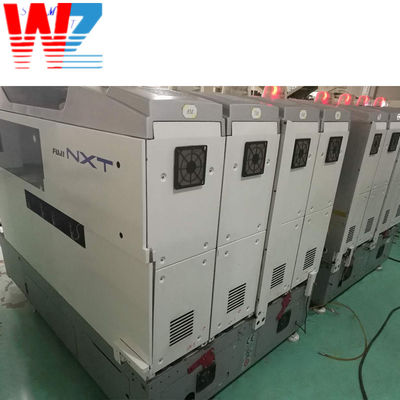

SMT FUJI NXT II M3 /M6 /M3 /M6 पिक एंड प्लेस मशीन 0

SMT FUJI NXT II M3 /M6 /M3 /M6 पिक एंड प्लेस मशीन 1

संबंधित उत्पाद

एसएमटी मशीनें और संबंधित उत्पाद:
1.एसएमटी उपकरण और सहायक उपकरण,नोजल, फीडर, फीडर पार्ट्स, कटर, फिल्टर, गाइड, टेप, मोर्टार, बेल्ट, सिलेंडर, एसएमटी ग्रीस/लुब्रिकेंट, THK ग्रीस गन, लेयरिंग,एसएमडी पार्ट्स काउंटर, सेंसर आदि।

2. नोजल और फीडर और फुजी, जुकी, यामाहा, सैमसंग, सीमेंस, सोनी आदि के लिए उनके भागों के लिए, उन सभी के पास बड़ा स्टॉक है।

3. हम इस्तेमाल की गई एसएमटी मशीन बेचते और रीसायकल करते हैं

अक्सर पूछे जाने वाले प्रश्न

1. अगर मशीन के पास कोई समस्या है, तो मैं इसे प्राप्त करने के बाद, मैं कैसे कर सकता हूँ?

मशीन की वारंटी अवधि में आपको मुफ्त भाग भेजे जाएंगे।

2. MOQ?

1 सेट मशीन, मिश्रित आदेश का भी स्वागत है।

3. मैं आपसे यह मशीन कैसे खरीद सकता हूँ? (बहुत आसान और लचीला!

A. इस उत्पाद के बारे में हमसे ऑनलाइन या ई-मेल द्वारा परामर्श करें।

बी. अंतिम मूल्य, शिपिंग, भुगतान विधियों और अन्य शर्तों पर बातचीत और पुष्टि करें।

C. आपको प्रोफार्मा चालान भेजें और आपके आदेश की पुष्टि करें।

डी. प्रोफोर्मो चालान पर दी गई विधि के अनुसार भुगतान करें।

ई. हम आपके पूर्ण भुगतान की पुष्टि करने के बाद आपके आदेश के लिए प्रोफार्मा चालान के रूप में तैयार करते हैं।

और शिपिंग से पहले 100% गुणवत्ता की जांच।

एफ.आदेश हवा या समुद्र के द्वारा भेजें।

SMT FUJI NXT II M3 /M6 /M3 /M6 पिक एंड प्लेस मशीन 6
