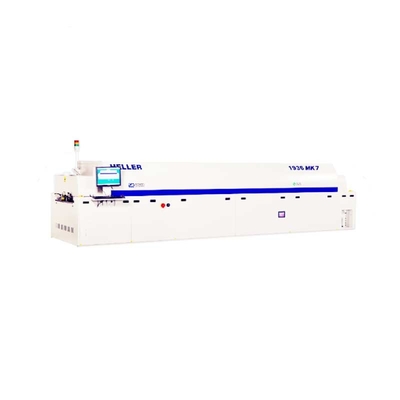

एसएमटी लाइन 1936 एमके5 हेलर रिफ्लो ओवन रिफ्लो सोल्डरिंग मशीन

उत्पादों

एसएमटी लाइन 1936 एमके5 हेलर रिफ्लो ओवन रिफ्लो सोल्डरिंग मशीन

एमओक्यू:	1pcs
कीमत:	विनिमय योग्य
मानक पैकेजिंग:	1. लकड़ी का केस 2. आपके आदेश के अनुसार
वितरण अवधि:	5 से 8 दिन
भुगतान विधि:	टी/टी, वेस्टर्न यूनियन, पेपैल, क्रेडिट कार्ड
आपूर्ति क्षमता:	प्रति सप्ताह 10 टुकड़ा / टुकड़े

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस

गुआंग्डोंग, चीन

ब्रांड नाम

HELLER

मॉडल संख्या

हेलर 1936 एमके5

उत्पाद का नाम:

हेलर 1936 एमके5

ताप क्षेत्र:

10 ऊपर और नीचे

गर्म लंबाई (मिमी)::

3.430

Max. अधिकतम. Conveyor Speed कन्वेयर गति:

188 सेमी/मिनट

शीतलन क्षेत्र:

1 शीर्ष पर

वोल्टेज:

480V, 3 चरण, 50/60Hz

आयाम (मिमी):

5.900 x 1.520 x 1.600

2900 किग्रा

प्रमुखता देना:

1936 MK5 हेलर रिफ्लो ओवन

188 सेमी/मिनट हेलर रिफ्लो ओवन

480 वोल्ट रिफ्लो सोल्डरिंग मशीन

उत्पाद का वर्णन

HELLER 1936 MK5 सीसा मुक्त गर्म हवा रिफ्लो सोल्डरिंग रिफ्लो ओवन

HELLER 1936 MK3 MK5 रिफ्लो ओवन एक दो-ट्रैक अलग गति, हवा ठंडा या पानी ठंडा शीतलन प्रणाली से लैस किया जा सकता है;प्रणाली सबसे कम डेल्टा टी के माध्यम से उच्चतम पुनरुत्पादकता प्राप्त कर सकती हैमार्क 5 रिफ्लो ओवन प्रणाली में नवीनतम सफलता ग्राहकों को अपनी अधिग्रहण लागत को और कम करने में सक्षम बनाती है।हेलर के नए हीटिंग और कूलिंग सुधार नाइट्रोजन गैस खपत और बिजली की खपत को 40% तक कम करेंगे. एमके5 श्रृंखला न केवल सबसे अच्छी रिफ्लो सोल्डरिंग प्रणाली है, बल्कि उद्योग में सबसे अच्छा व्यापक मूल्य भी है!

एमके5 रिफ्लो ओवन इलेक्ट्रॉनिक्स विनिर्माण उद्योग में मुद्रित सर्किट बोर्ड (पीसीबी) पर सतह माउंट घटकों की मिलाप प्रक्रिया के लिए उपयोग किया जाने वाला एक परिष्कृत उपकरण है।यह कार्यक्षमता और विशेषताओं की एक विस्तृत श्रृंखला है जो मिलाप सटीकता में सुधार प्रदान करता है, तापमान नियंत्रण, और प्रक्रिया लचीलापन।

एसएमटी लाइन 1936 एमके5 हेलर रिफ्लो ओवन रिफ्लो सोल्डरिंग मशीन 0

कार्यक्षमताः

1तापमान नियंत्रणः MK5 रिफ्लो ओवन पूरे सोल्डरिंग प्रक्रिया में सटीक तापमान नियंत्रण प्रदान करता है।यह उन्नत हीटिंग तत्वों और तापमान सेंसर का उपयोग प्रत्येक हीटिंग क्षेत्र में सटीक तापमान प्रोफाइल और थर्मल स्थिरता सुनिश्चित करने के लिए करता हैयह विभिन्न घटकों और सॉल्डर पेस्ट प्रकारों के लिए इष्टतम मिलाप स्थितियों को सुनिश्चित करता है।

2. कन्वेयर सिस्टम: ओवन में एक कन्वेयर सिस्टम है जो हीटिंग जोन के माध्यम से पीसीबी का परिवहन करता है। कन्वेयर की गति को समायोजित किया जा सकता है,पीसीबी पर सोल्डरिंग प्रक्रिया को ठीक से समायोजित करने और उचित गर्मी हस्तांतरण और सोल्डर रिफ्लो सुनिश्चित करने के लिए.

3. कई हीटिंग जोन: ओवन में कई स्वतंत्र हीटिंग जोन होते हैं, आमतौर पर 4 से 10 जोन होते हैं। प्रत्येक जोन में अपने ही हीटिंग तत्व और तापमान नियंत्रण होते हैं,पीसीबी पर सटीक तापमान वितरण की अनुमति देता हैयह विन्यास विभिन्न घटकों और मिलाप प्रोफाइलों की विभिन्न ताप आवश्यकताओं को समायोजित करता है।

4नाइट्रोजन वायुमंडल क्षमताः कुछ एमके5 रिफ्लो ओवन नाइट्रोजन वायुमंडल में काम करने का विकल्प प्रदान करते हैं। नाइट्रोजन गैस मिलाप प्रक्रिया के दौरान ऑक्सीकरण को कम करती है,जिसके परिणामस्वरूप मिलाप जोड़ों की गुणवत्ता में सुधार होता है, दोषों में कमी और विश्वसनीयता में वृद्धि, विशेष रूप से सीसा मुक्त मिलाप प्रक्रियाओं के लिए।

5प्रोफाइल भंडारण और प्रबंधनः ओवन उपयोगकर्ताओं को विभिन्न पीसीबी असेंबली के लिए कई तापमान प्रोफाइल बनाने, संग्रहीत करने और प्रबंधित करने की अनुमति देता है। ये प्रोफाइल वांछित तापमान रैंप-अप को परिभाषित करते हैं,भिगोना, और रिफ्लो चरणों, विभिन्न उत्पादों के लिए सुसंगत और दोहराए जाने योग्य मिलाप परिणाम सुनिश्चित करते हैं।

रीयल-टाइम मॉनिटरिंग और फीडबैकः ओवन तापमान प्रोफाइल, कन्वेयर गति और अन्य प्रक्रिया मापदंडों की वास्तविक समय की निगरानी प्रदान करता है। यह प्रत्येक क्षेत्र की स्थिति पर प्रतिक्रिया प्रदान करता है,ऑपरेटरों को किसी भी समस्या को पहचानने और हल करने की अनुमति देना जो मिलाप की गुणवत्ता को प्रभावित कर सकती है.

मशीन मॉडल	हेलर 1936MK5
हीटिंग जोन	शीर्ष 10 / निचला 10
शीतलन क्षेत्र	शीर्ष 3
पीसीबी चौड़ाई	50 - 610 मिमी
अधिकतम कन्वेयर गति	188 सेमी/मिनट
क्रॉस बेल्ट तापमान सहिष्णुता	± 2 °C
तापमान नियंत्रक की सटीकता	± 0.1 °C
कन्वेयर चौड़ाई समायोजन	मैनुअल मोटर कंट्रोल
ऑपरेटिंग सिस्टम	विंडोज 7
समग्र आयाम	W5890 x D1370 x H1600 मिमी
विशिष्ट शुद्ध भार	लगभग 2900 किलो

उपयोग की सीमाः

MK5 रिफ्लो ओवन कई प्रकार के सोल्डरिंग अनुप्रयोगों के लिए उपयुक्त है, जिनमें शामिल हैंः

1. सतह माउंट प्रौद्योगिकी (एसएमटी) असेंबलीः इसका उपयोग पीसीबी पर सतह माउंट घटकों को मिलाप करने के लिए किया जाता है। ओवन उचित मिलाप पुनः प्रवाह सुनिश्चित करता है,घटकों और पीसीबी पैड के बीच विश्वसनीय विद्युत कनेक्शन बनाना.

2. लीड-फ्री सोल्डरिंग: ओवन लीड-फ्री सोल्डरिंग प्रक्रियाओं को संभालने में सक्षम है, जिनका पर्यावरण नियमों के कारण व्यापक रूप से उपयोग किया जाता है।यह आवश्यक थर्मल प्रोफाइल और सीसा मुक्त मिलाप सामग्री के लिए आवश्यक तापमान नियंत्रण प्रदान करता है, उच्च गुणवत्ता वाले मिलाप जोड़ों को सुनिश्चित करता है।

3मिश्रित प्रौद्योगिकी पीसीबीः ओवन सतह माउंट और छेद के माध्यम से घटकों के संयोजन के साथ पीसीबी को संभाल सकता है।यह सतह माउंट घटकों के लिए उचित मिलाप पुनः प्रवाह के लिए अनुमति देता है, जबकि छेद के माध्यम से मिलाप के लिए आवश्यक उच्च तापमान को समायोजित.

4प्रोटोटाइप विकासः एमके5 रिफ्लो ओवन प्रोटोटाइप विकास और छोटे पैमाने पर उत्पादन के लिए उपयुक्त है।तापमान नियंत्रण और प्रोफाइल प्रबंधन में इसकी लचीलापन उत्पाद विकास के प्रारंभिक चरणों के दौरान तेजी से पुनरावृत्ति और मिलाप प्रक्रियाओं के अनुकूलन के लिए अनुमति देता है.

5मध्यम से उच्च मात्रा में उत्पादनः ओवन मध्यम से उच्च मात्रा में उत्पादन वातावरण के लिए भी उपयुक्त है।इसके कई हीटिंग जोन और समायोज्य कन्वेयर गति बड़ी संख्या में पीसीबी पर कुशल और सुसंगत मिलाप की अनुमति देती है.

6. ऑटोमोटिव, एयरोस्पेस और औद्योगिक इलेक्ट्रॉनिक्सः एमके5 रिफ्लो ओवन का उपयोग आमतौर पर उन उद्योगों में किया जाता है जिन्हें उच्च विश्वसनीयता वाले इलेक्ट्रॉनिक्स की आवश्यकता होती है, जैसे ऑटोमोटिव, एयरोस्पेस,और औद्योगिक क्षेत्रयह इन अनुप्रयोगों की सख्त आवश्यकताओं को पूरा करते हुए मिलाप जोड़ों की गुणवत्ता और अखंडता सुनिश्चित करता है।

MK5 रिफ्लो ओवन सतह माउंट घटकों की सटीक और विश्वसनीय मिलाप के लिए उन्नत कार्यक्षमता प्रदान करता है। यह इलेक्ट्रॉनिक्स विनिर्माण प्रक्रिया में एक महत्वपूर्ण भूमिका निभाता है,उच्च गुणवत्ता वाले मिलाप कनेक्शन और पीसीबी इकट्ठा की समग्र विश्वसनीयता सुनिश्चित करना.

प्रमुख विशेषताएं

नाइट्रोजन/हवा सीसा मुक्त मिलाप पुनः प्रवाह ओवन
उन्नत हीटर मॉड्यूल और सबसे तेज़ शीतलन दरें
सबसे कम नाइट्रोजन और विद्युत उपयोग
रखरखाव मुक्त डिजाइन
एक-चरण प्रोफाइलिंग
रिफ्लो ओवन प्रक्रिया निगरानी उपकरण
उच्च थ्रूपुट क्षमता के लिए डबल लेन डिजाइन

एसएमटी लाइन 1936 एमके5 हेलर रिफ्लो ओवन रिफ्लो सोल्डरिंग मशीन 1

एसएमटी लाइन 1936 एमके5 हेलर रिफ्लो ओवन रिफ्लो सोल्डरिंग मशीन 2

अन्य मशीन

हम एसएमटी मशीन भागों और उपकरणों के लिए एसएमटी समर्थन प्रदाता हैं.रिफ्लो सोल्डर ओवनलहरसोल्डरिंग मशीन, चुनें और जगहमशीन, एसएमटी पीसीबीप्रिंटर, एसएमटीएओआई एसपीआई मशीन, एसएमटी रिफ्लो ओवन, पीसीबीकन्वेयर , एसएमडीकाउंटर लोडर औरअनलोड करनेवालामशीन,नोजल /फ़ीडर , फीडरभंडारण कार्टरीलरैक, एसएमटी वसा, सोल्डर पेस्ट मिक्सर, केआईसी थर्मल प्रोफाइलर, एसएमटीटेप एसएमटी असेंबली लाइन आदि।

वानजान टेक्नोलॉजीज कं, लिमिटेड

2009 में, शेन्ज़ेन वेंशान टेक्नोलॉजी कं, लिमिटेड की स्थापना एक अधिक समय पर और प्रभावी संचार मंच बनाने और अग्रणी ग्राहकों की सेवा करने के कंपनी के सेवा सिद्धांत को महसूस करने के लिए की गई थी।कंपनी के इंजीनियर पेशेवर तकनीशियन हैं जो 10 से अधिक वर्षों के लिए मूल कारखाने द्वारा प्रमाणित हैंवे हमेशा ग्राहकों के हितों को पहले रखने के मूल्य का पालन करते हैं, और ग्राहकों को उच्च गुणवत्ता वाले उपकरण सामान, उपभोग्य सामग्रियों, जुड़नार और तकनीकी सहायता सेवाएं प्रदान करते हैं।

ग्राहकों की लागत को प्रभावी ढंग से कम करने के लिए कंपनी ने एक मशीनिंग प्लांट स्थापित किया और अधिकांश फीडर पार्ट्स को स्वयं निर्मित पार्ट्स में बदल दिया।ताकि पर्याप्त साजो-सामान सुनिश्चित हो सके और साथ ही ग्राहकों की लागत कम हो सके।.

हमें क्यों चुनें?
यही कारण है कि वानजान प्रौद्योगिकी में एक ही उद्योग के मुकाबले निम्नलिखित फायदे हैं।
अधिक से अधिक ग्राहक अपने पसंदीदा आपूर्तिकर्ता के रूप में वानशान का चयन करते हैं।

1व्यावसायिक पूर्व-बिक्री परामर्श सहायता

2उत्कृष्ट बिक्री के बाद तकनीकी सेवा

3- लचीली भुगतान और वापसी नीति

4एसएमटी सामानों के लिए एक स्टॉप समाधान

5. पर्याप्त स्टॉक और तेजी से वितरण के साथ कारखाने में स्टॉक
