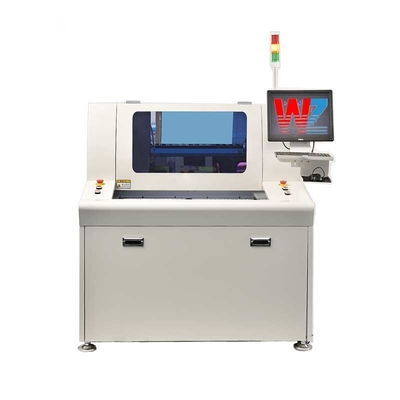

मल्टी ब्लेड पीसीबी डिपैनलिंग कटर
,ऑफ लाइन पीसीबी डिपैनलिंग कटर
,उच्च परिशुद्धता पीसीबी विनिर्माण उपकरण
Y-S168CS1Depanelizer श्रृंखला मुख्य रूप से पूर्व प्रोग्राम पथ के अनुसार बहु जुड़े पीसीबी को अलग करने के लिए मिलिंग कटर, दोहरी मंच चार अक्ष सर्वो ड्राइव के उच्च गति संचालन का उपयोग करती है,मैनुअल ब्रेक या वी-कट या पुश काटने के दोषों को बदलना, तनाव क्षति, उत्पाद की गुणवत्ता में सुधार और स्क्रैप दर में कमी। मशीन मानव-कंप्यूटर इंटरफ़ेस और एसी सर्वो मोटर को अपनाती है।
WIN7 सिस्टम ऑपरेटिंग इंटरफ़ेस। यह काटने के पथ को सिखाने और संपादित करने के लिए उच्च-पिक्सेल सीसीडी उत्पादन कार्यक्रम का उपयोग करता है। इसे एक ही चरण में संशोधित और अनुकरण किया जा सकता है। यह दो सर्वो चल प्लेटफार्मों का उपयोग करता है।ऊपरी और निचले सब्सट्रेट के लिए पीसीबी विनिमय उपकरण के रूप में, यह प्रभावी रूप से मशीन के निष्क्रिय समय को कम कर सकता है, जिससे उच्च उत्पादन दक्षता और गुणवत्ता प्राप्त होती है।दोहरी कार्यक्षेत्र दोहराव, अधिक सटीक प्रोग्रामिंग के लिए बड़ी, मध्यम और छोटी तीन खिड़कियों से लैस, मूल लक्ष्य के आधार पर एक आयताकार फ्रेम जोड़ना,प्रोग्रामिंग अधिक सहज और सटीक प्रोग्रामिंग है, MAKE ज्यामितीय संरेखण स्वचालित रूप से कब्जा कर लिया जाता है, दो तालिकाओं मापदंडों से पूरी तरह से स्वतंत्र हैं। पारंपरिक तीन अक्ष मशीन की तुलना में, प्रतिक्रिया तेज है,मापदंड अधिक स्वतंत्र हैं, दक्षता अधिक है, और काटने की सटीकता अधिक गारंटीकृत है।
उच्च पिक्सेल रंग सीसीडी और बड़े आवर्धन लेंस प्रोग्राम शिक्षण और संपादन सिमुलेशन कार्यों में सहायता कर सकते हैं।स्वचालित मार्क पोजिशनिंग और सुधार प्रणाली काटने सटीकता में सुधार करता है और बोर्ड की जगह नहीं होने के कारण बोर्ड को क्षतिग्रस्त होने से रोकता है. यह बाएं और दाएं कार्यक्रमों और स्विच मॉडल की प्रतिलिपि करने के लिए तेजी से है। 1 डी / 2 डी बारकोड पढ़ने और सहेजें या अपलोड करने के लिए वैकल्पिक बारकोड रीडिंग फ़ंक्शन,जो ट्रेस करने और डिजिटल प्रबंधन के लिए सुविधाजनक है.
आयातित उच्च गति वाले धुरी में जर्मन SycoTec ((Kavo) धुरी मोटर का उपयोग किया जाता है जो उद्योग के उच्च अंत स्प्लिटर्स में व्यापक रूप से उपयोग किया जाता है। धुरी में उच्च गति ((60000rpm/min), लंबी सेवा जीवन,सुविधाजनक असेंबली और असेंबली, और एक चिकनी काटने की सतह बिना burrs और दोषों. यह भी मूल SycoTec 4424 धुरी आवृत्ति कनवर्टर से लैस है जो धुरी मोटर के लिए एक लंबी सेवा जीवन की अनुमति देता है,अधिक काटने का टोक़, और सबसे कम तापमान वृद्धि प्रभाव।
| Y-S168CS1तकनीकी मापदंड | |
| परियोजना | तकनीकी पैरामीटर |
| XYUZ गति सीमा | 875MM*620MM*50MM*50MM |
| एकल टेबल काटने की सीमा | 420MM*520MM*50MM |
| लीड स्क्रू / गाइड रेल | HIWIN स्क्रू गाइड |
| स्थिति की सटीकता | ±0.01 मिमी |
| सर्वो प्रणाली | चार अक्षीय सर्वो मोटर |
| मुख्य धुरी | XONJE/ Kavos (वैकल्पिक) |
| स्पिंडल आवृत्ति रूपांतरण | उच्च गति आवृत्ति कनवर्टर |
| धुरी की गति | 2000rpm/min~60000rpm/min |
| स्पिंडल उपकरण | 0.8mm~3mm |
| नियंत्रण मेजबान | औद्योगिक कंप्यूटर |
| काटने की गति | 1mm/sec~100mm/sec |
| काटने का कार्य | यह सीधी रेखाएं, आर्क और सर्कल काट सकता है |
| इलेक्ट्रोस्टैटिक उपचार | इलेक्ट्रोस्टैटिक एलिमिनेटर |
| धूल संकलन मोड | वैकल्पिक निचला धूल संग्रह या ऊपरी धूल संग्रह |
| कोड स्कैनिंग एमईएस फ़ंक्शन | समर्थन (वैकल्पिक) |
| धूल संकलक का आकार | 1050 मिमी*800 मिमी*550 मिमी |
| विद्युत आपूर्ति शक्ति | तीन चरण पांच तार 380v 3kw ((धूल कलेक्टर सहित) |
| हवा का दबाव | 5 किलोग्राम/सेमी2 |
| मशीन का आकार | 1270 मिमी*1200 मिमी*1850 मिमी |
| मशीन का भार | 700 किलो |
हम एसएमटी मशीन भागों और उपकरणों के लिए एसएमटी समर्थन प्रदाता हैं.रिफ्लो सोल्डर ओवनलहरसोल्डरिंगमशीन, चुनें और जगहमशीन, एसएमटी पीसीबीप्रिंटर, एसएमटीएओआईएसपीआई मशीन, एसएमटी रिफ्लो ओवन, पीसीबीकन्वेयर, एसएमडीकाउंटरलोडर औरअनलोड करनेवालामशीन,नोजल/फ़ीडर, फीडरभंडारण कार्टरीलरैक, एसएमटी वसा, सोल्डर पेस्ट मिक्सर, केआईसी थर्मल प्रोफाइलर, एसएमटीटेपएसएमटी असेंबली लाइन आदि।
2009 में, शेन्ज़ेन वेंशान टेक्नोलॉजी कं, लिमिटेड की स्थापना एक अधिक समय पर और प्रभावी संचार मंच बनाने और अग्रणी ग्राहकों की सेवा करने के कंपनी के सेवा सिद्धांत को महसूस करने के लिए की गई थी।कंपनी के इंजीनियर पेशेवर तकनीशियन हैं जो 10 से अधिक वर्षों के लिए मूल कारखाने द्वारा प्रमाणित हैंवे हमेशा ग्राहकों के हितों को पहले रखने के मूल्य का पालन करते हैं, और ग्राहकों को उच्च गुणवत्ता वाले उपकरण सामान, उपभोग्य सामग्रियों, जुड़नार और तकनीकी सहायता सेवाएं प्रदान करते हैं।
ग्राहकों की लागत को प्रभावी ढंग से कम करने के लिए, कंपनी ने एक मशीनिंग संयंत्र स्थापित किया और अधिकांश फीडर भागों को स्वयं निर्मित भागों में बदल दिया।ताकि पर्याप्त साजो-सामान सुनिश्चित हो सके और साथ ही ग्राहकों की लागत कम हो सके।.
यही कारण है कि उसी उद्योग के मुकाबले वानशान प्रौद्योगिकी के निम्नलिखित फायदे हैं, जिससे अधिक से अधिक ग्राहक वानशान को अपने पसंदीदा आपूर्तिकर्ता के रूप में चुनते हैं।
- व्यावसायिक पूर्व-बिक्री परामर्श सहायता
- उत्कृष्ट बिक्री के बाद तकनीकी सेवा
- लचीला भुगतान और वापसी नीति
- एसएमटी सामानों के लिए एक स्टॉप समाधान
- पर्याप्त स्टॉक और तेजी से वितरण के साथ कारखाने में स्टॉक
-
