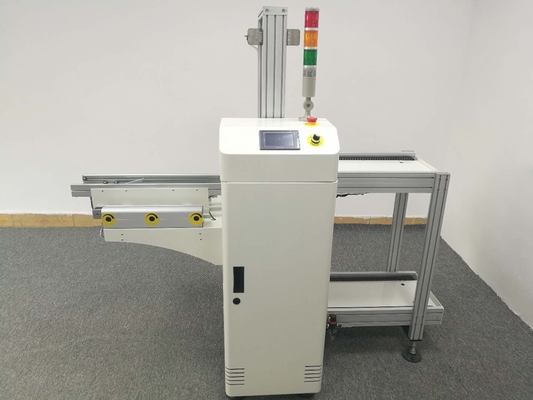

एसएमटी उपकरण पत्रिका पीसीबी लोडर उत्पादन लाइन के लिए इस्तेमाल किया अनलोडर

एसएमटी उपकरण पत्रिका पीसीबी लोडर उत्पादन लाइन के लिए इस्तेमाल किया अनलोडर

पीसीबी लोडर एक उपकरण है जिसका उपयोग पीसीबी बोर्डों के स्वचालित लोडिंग और परिवहन के लिए किया जाता है, जिसका उपयोग इलेक्ट्रॉनिक्स विनिर्माण उद्योग में व्यापक रूप से किया जाता है।यह मानव संसाधनों के उपयोग और विनिर्माण प्रक्रिया में त्रुटियों को कम करते हुए उत्पादन लाइन में सामग्री के परिवहन की दक्षता और सटीकता को बढ़ाता हैपीसीबी लोडर का उपयोग करने के बारे में विस्तृत परिचय और निर्देश यहां दिए गए हैं।

पीसीबी लोडर में आम तौर पर निम्नलिखित घटक होते हैंः

1कन्वेयर बेल्टः कन्वेयर बेल्ट पीसीबी लोडर का मुख्य घटक है, जिसमें एक फ्लैट कन्वेयर और एक जोड़ी ड्राइव व्हील्स शामिल हैं।फ्लैट कन्वेयर पीसीबी बोर्ड प्राप्त करता है और परिवहन करता है, जबकि ड्राइव व्हील्स कन्वेयर चलाने के लिए शक्ति प्रदान करते हैं।

2स्वचालित बोर्ड संरेखण तंत्र: यह तंत्र कन्वेयर बेल्ट के प्रवेश द्वार पर स्थित है, यह उपप्रवाह उपकरण से प्राप्त पीसीबी बोर्डों को कन्वेयर पर संरेखित करता है और ऊर्ध्वाधर लोड करता है।यह आमतौर पर एक रोबोट हाथ से बना होता हैरोबोटिक हाथ पीसीबी बोर्डों को पकड़ लेता है, सक्शन कप उन्हें पकड़ते हैं और उन्हें कन्वेयर के साथ संरेखित करते हैं, और सेंसर बोर्ड की स्थिति और स्थिति का पता लगाते हैं।

3नियंत्रण प्रणाली: नियंत्रण प्रणाली पीसीबी लोडर के मस्तिष्क के रूप में कार्य करती है, जो डिवाइस के संचालन की निगरानी और नियंत्रण के लिए जिम्मेदार है।ऑपरेटर पैरामीटर सेट कर सकते हैं, सेटिंग्स को समायोजित करें, डिवाइस की स्थिति की निगरानी करें और दोष अलर्ट प्राप्त करें। नियंत्रण प्रणाली में आमतौर पर एक कंप्यूटर और प्रासंगिक सॉफ्टवेयर शामिल होता है।

पीसीबी लोडर के उपयोग के निर्देश इस प्रकार हैं:

1पैरामीटर सेट करें: सबसे पहले, नियंत्रण प्रणाली में उचित पैरामीटर सेट करें, जैसे कि कन्वेयर बेल्ट की गति, इनपुट और आउटपुट उपकरणों की स्थिति, आदि, विशिष्ट आवश्यकताओं के अनुसार।

2उपकरण प्रारंभ करें: पैरामीटर सेटिंग्स की पुष्टि करने के बाद, नियंत्रण प्रणाली के माध्यम से पीसीबी लोडर प्रारंभ करें, यह सुनिश्चित करें कि डिवाइस सही और सुरक्षित रूप से काम करता है।

3. पीसीबी बोर्ड विधानसभाः पीसीबी बोर्डों को स्वचालित संरेखण तंत्र के प्राप्त क्षेत्र में संसाधित करने के लिए रखें। रोबोटिक हाथ स्वचालित रूप से उन्हें पकड़ लेगा और कन्वेयर के साथ संरेखित करेगा।

4. परिवहन प्रक्रियाः एक बार संरेखित होने के बाद, पीसीबी बोर्डों को कन्वेयर पर पहुंचाया जाता है। कन्वेयर पीसीबी बोर्डों को सेट पथ के साथ डाउनस्ट्रीम उपकरण तक ले जाता है,ड्राइव पहियों के साथ लगातार कन्वेयर के संचालन के लिए शक्ति प्रदान करने के लिए.

5समस्या निवारणः ऑपरेशन के दौरान किसी भी समस्या के मामले में, ऑपरेटर नियंत्रण प्रणाली पर दोष अलर्ट के माध्यम से असामान्य स्थितियों की जांच कर सकते हैं और उचित समस्या निवारण चरणों का पालन कर सकते हैं।

6उपकरण को रोकेंः जब काम पूरा हो जाए या बंद करने की आवश्यकता हो, तो नियंत्रण प्रणाली का उपयोग करके पीसीबी लोडर के संचालन को रोकें।

पीसीबी लोडर का उपयोग करते समय हमेशा सुरक्षा को प्राथमिकता देना महत्वपूर्ण है।पीसीबी लोडर के उपयोग और रखरखाव के साथ ऑपरेटरों को परिचित करने के लिए अक्सर विशेष प्रशिक्षण की आवश्यकता होती है, इसके उचित संचालन और अधिकतम दक्षता सुनिश्चित करता है।

उत्पाद के फायदे

1. विशेष एल्यूमीनियम मिश्र धातु शरीर, बेहतर पत्रिकाओं की कार्यरत स्थिति को जानने के लिए।

2ठोस कास्ट लिफ्ट डिजाइन स्थिरता में सुधार करता है।

3पैनासोनिक पीएलसी नियंत्रण, बहु-कार्यात्मक विद्युत सर्किट और कार्यक्रम डिजाइन।

4. उपयोगकर्ता के अनुकूल प्रोग्रामिंग, 4 पीआईसीएच चुनता है, पीसीबी प्राप्त / भेजने के चरण को सेट कर सकता है।

5मानक एसएमईएमए इंटरफ़ेस को अन्य स्वचालन उपकरणों से जोड़ा जा सकता है।

6पत्रिका के प्रसारण के लिए इंजीनियरिंग प्लास्टिक फ्लैट स्ट्रिप का उपयोग करना।

7पीसीबी संचरण गति समायोज्य।

8तीन-बिंदु स्थिति, पत्रिकाओं के सटीक स्थान को सुनिश्चित करने के लिए ऊपर-नीचे वायवीय क्लैंपिंग।

9धक्का सुरक्षा प्रणाली यह सुनिश्चित करती है कि पीसीबी क्षतिग्रस्त न हो।
