| एमओक्यू: | 1 सेट/सेट |
| कीमत: | विनिमय योग्य |
| मानक पैकेजिंग: | 1. लकड़ी का केस और वैक्यूम पैकेज 2. आपकी आवश्यकताओं के अनुसार |
| वितरण अवधि: | 3 दिन |
| भुगतान विधि: | टी/टी, वेस्टर्न यूनियन, पेपैल, क्रेडिट कार्ड |
| आपूर्ति क्षमता: | 5000 |

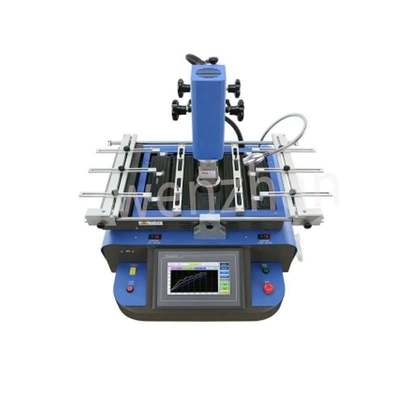

इलेक्ट्रॉनिक उत्पाद मशीनरी पीसीबी लाइन मशीन एसएमडी बीजीए रिवर्स स्टेशन मशीन
बीजीए पुनर्मिलन स्टेशन एक विशेष उपकरण है जिसका उपयोग इलेक्ट्रॉनिक विनिर्माण उद्योग में बॉल ग्रिड सरणी (बीजीए) घटकों के पुनर्मिलन के लिए किया जाता है।यह मुद्रित सर्किट बोर्ड (पीसीबी) पर BGA घटकों को हटाने और बदलने में सक्षम बनाता है, जिससे मरम्मत और संशोधन किए जा सकें।
बीजीए रिवर्स स्टेशन में कई प्रमुख घटक होते हैं, जिनमें हीटर, तापमान नियंत्रण प्रणाली, माइक्रोस्कोप और वैक्यूम सिस्टम शामिल हैं।हीटर का उपयोग बीजीए घटक और पीसीबी को गर्म करने के लिए किया जाता है, जो कि सोल्डर को पिघलने और घटक को आसानी से हटाने की अनुमति देता है। तापमान नियंत्रण प्रणाली यह सुनिश्चित करती है कि तापमान को सटीक और सटीक रूप से नियंत्रित किया जाए,अत्यधिक गर्मी के कारण घटकों या पीसीबी को नुकसान पहुंचाने के जोखिम को कम करनासूक्ष्मदर्शी का प्रयोग पुनः कार्य के दौरान बीजीए घटक की जांच और संरेखण के लिए किया जाता है।वैक्यूम प्रणाली के दौरान जगह में BGA घटक रखने के लिए प्रयोग किया जाता है reflow प्रक्रिया और घटक और पीसीबी के बीच एक उचित कनेक्शन सुनिश्चित.
बीजीए रिवर्स स्टेशन के पीछे मूल सिद्धांत रिफ्लो सोल्डरिंग प्रक्रिया है। बीजीए घटकों को घटक के नीचे सोल्डर गेंदों का उपयोग करके पीसीबी से जोड़ा जाता है।बीजीए रिवर्स स्टेशन घटक और पीसीबी को एक विशिष्ट तापमान तक गर्म करता है जो सोल्डर को पिघलाता है, जिससे घटक को आसानी से हटाया जा सके। घटक को हटाने के बाद, पीसीबी पर सॉल्डर पैड साफ किए जाते हैं और प्रतिस्थापन घटक के लिए तैयार किए जाते हैं।
BGA पुनः कार्य स्टेशन प्रतिस्थापन घटक माइक्रोस्कोप का उपयोग कर पीसीबी पर सॉल्डर पैड के साथ संरेखित किया जाता है, सटीक स्थिति सुनिश्चित करता है। एक बार संरेखित,घटक पीसीबी पर रखा जाता है और फिर से गर्म किया जाता है. सोल्डर रिफ्लो करता है, जिससे घटक और पीसीबी के बीच एक मजबूत और विश्वसनीय कनेक्शन बनता है। वैक्यूम सिस्टम रिफ्लो प्रक्रिया के दौरान घटक को पकड़ने में मदद करता है,उचित संरेखण सुनिश्चित करना और घटक के किसी भी आंदोलन को रोकना.
पूरी प्रक्रिया के दौरान घटकों या पीसीबी को नुकसान से बचाने के लिए सटीक और नियंत्रित तापमान बनाए रखना महत्वपूर्ण है। अत्यधिक गर्मी थर्मल तनाव का कारण बन सकती है,घटक या पीसीबी की विफलता का कारणबीजीए रिवर्स स्टेशन की तापमान नियंत्रण प्रणाली यह सुनिश्चित करती है कि रिवर्स प्रक्रिया के दौरान तापमान को सावधानीपूर्वक विनियमित किया जाए, जिससे क्षति का जोखिम कम हो जाए।
निष्कर्ष में, बीजीए रिवर्किंग स्टेशन एक विशेष उपकरण है जिसका उपयोग पीसीबी पर बीजीए घटकों को हटाने और बदलने के लिए किया जाता है।यह रिफ्लो सोल्डरिंग प्रक्रिया का उपयोग करता है और एक हीटर जैसे विभिन्न घटकों को शामिल करता हैयह स्टेशन बीजीए घटकों के कुशल और सटीक पुनर्मिलन की अनुमति देता है, जिससे मरम्मत, उन्नयन,या इलेक्ट्रॉनिक विनिर्माण उद्योग में संशोधन.
बीजीए पुनर्मिलन स्टेशन
मॉडलःWDS-620
1स्वचालित और मैनुअल संचालन प्रणाली
2. 5 मिलियन सीसीडी कैमरा ऑप्टिकल संरेखण प्रणाली माउंट सटीकताः±0.01mm
3एमसीजीएस टच स्क्रीन नियंत्रण
5लेजर स्थिति
6. मरम्मत सफलता दर 99.99%
तापमान नियंत्रण प्रणाली
1. 8 सेगमेंट तापमान एक ही समय में सेट किया जा सकता है,यह तापमान वक्र के हजारों समूहों को बचा सकता है;
2. बड़े क्षेत्र के आईआर हीटर पीसीबी के नीचे के लिए प्रीहीटिंग पीसीबी विकृति को रोकने के लिए काम के दौरान;
3. उच्च परिशुद्धता के प्रकार के थर्मोकपल क्लोज-लूप नियंत्रण और पीआईडी पैरामीटर स्व-सेट प्रणाली को अपनाया,तापमान सटीक नियंत्रण ± 1°C;
4. कई प्रकार के टाइटेनियम मिश्र धातु BGA tuyere आसान स्थापना के लिए 360 डिग्री में घुमाया जा सकता है प्रदान;
शीर्ष हीटर ((1200w)
1. हवा के आउटलेट डिजाइन फोकस हीटिंग सुनिश्चित,प्रभावी
सफलता दर बढ़ाने के लिए;
2. ऊपरी हवा का प्रवाह समायोज्य है, किसी भी चिप्स के लिए सूट;
3. विभिन्न चिप के लिए अलग-अलग आकार के नोजल से लैस
| WZ-580 | WZ-620 | WZ-650 | WZ-750 | |
| शक्ति | AC 220V±10% 50Hz | AC 220V±10% 50/60Hz | AC 110V / 220V±10% 50/60Hz | AC 110V / 220V±10% 50/60Hz |
| कुल आयाम | L500mm*W590mm*H650mm | L650×W630×H850 मिमी | एल 600*डब्ल्यू 640*एच 850 मिमी | L830 × W670 × H850 मिमी |
| पीसीबी का आकार | अधिकतम 400 मिमी * 370 मिमी न्यूनतम 10 मिमी * 10 मिमी | अधिकतम 450×390 मिमी न्यूनतम 10×10 मिमी | अधिकतम 400 मिमी * 370 मिमी न्यूनतम 10 मिमी * 10 मिमी | MAX 550×480mm MIN 10×10mm ((अनुकूलित) |
| बीजीए चिप का आकार | अधिकतम 60 मिमी*60 मिमी न्यूनतम 1 मिमी*1 मिमी | अधिकतम 60 मिमी*60 मिमी न्यूनतम 1 मिमी*1 मिमी | MAX 70*70mm -MIN 1*1 मिमी | अधिकतम 60 मिमी*60 मिमी न्यूनतम 1 मिमी*1 मिमी |
| पीसीबी की मोटाई | 0.3-5 मिमी | 0.3-5 मिमी | 0.3 - 5 मिमी | 0.5-8 मिमी |
| मशीन का वजन | 40 किलो | 60 किलो | 60 किलो | 90 किलो |
| वारंटी | 1 वर्ष | 1 वर्ष | 1 वर्ष | 1 वर्ष |
| कुल शक्ति | 4800W | 5300w | 6400W | 6800W |
| प्रयोग | चिप्स/फोन मदरबोर्ड आदि की मरम्मत | चिप्स/फोन मदरबोर्ड आदि की मरम्मत | चिप्स/फोन मदरबोर्ड आदि की मरम्मत | चिप्स/फोन मदरबोर्ड आदि की मरम्मत |
| विद्युत सामग्री | टच स्क्रीन+तापमान नियंत्रण मॉड्यूल+पीएलसी नियंत्रण | ड्राइविंग मोटर + पीएलसी स्मार्ट टेम्परेचर कंट्रोलर + रंग टच स्क्रीन | ड्राइविंग मोटर + स्मार्ट टेम्परेचर कंट्रोलर + रंग टच स्क्रीन | टच स्क्रीन+तापमान नियंत्रण मॉड्यूल+पीएलसी नियंत्रण |
| स्थान मार्ग | वी-आकार कार्ड स्लॉट+यूनिवर्सल जिग्स | वी-आकार कार्ड स्लॉट+यूनिवर्सल जिग्स | वी-आकार कार्ड स्लॉट+यूनिवर्सल जिग्स | वी-आकार कार्ड स्लॉट+यूनिवर्सल जिग्स |
| मॉडल | WZ-580 | WZ-620 | WZ-650 | WZ-750 |
| शक्ति | AC 220V±10% 50Hz | AC 220V±10% 50/60Hz | AC 110V / 220V±10% 50/60Hz | AC 110V / 220V±10% 50/60Hz |
| कुल आयाम | L500mm*W590mm*H650mm | L650×W630×H850 मिमी | एल 600*डब्ल्यू 640*एच 850 मिमी | L830 × W670 × H850 मिमी |
| पीसीबी का आकार | अधिकतम 400 मिमी * 370 मिमी न्यूनतम 10 मिमी * 10 मिमी | अधिकतम 450×390 मिमी न्यूनतम 10×10 मिमी | अधिकतम 400 मिमी * 370 मिमी न्यूनतम 10 मिमी * 10 मिमी | MAX 550×480mm MIN 10×10mm ((अनुकूलित) |
| बीजीए चिप का आकार | अधिकतम 60 मिमी*60 मिमी न्यूनतम 1 मिमी*1 मिमी | अधिकतम 60 मिमी*60 मिमी न्यूनतम 1 मिमी*1 मिमी | MAX 70*70mm -MIN 1*1 मिमी | अधिकतम 60 मिमी*60 मिमी न्यूनतम 1 मिमी*1 मिमी |
| पीसीबी की मोटाई | 0.3-5 मिमी | 0.3-5 मिमी | 0.3 - 5 मिमी | 0.5-8 मिमी |
| मशीन का वजन | 40 किलो | 60 किलो | 60 किलो | 90 किलो |
| वारंटी | 1 वर्ष | 1 वर्ष | 1 वर्ष | 1 वर्ष |
| कुल शक्ति | 4800W | 5300w | 6400W | 6800W |
| प्रयोग | चिप्स/फोन मदरबोर्ड आदि की मरम्मत | चिप्स/फोन मदरबोर्ड आदि की मरम्मत | चिप्स/फोन मदरबोर्ड आदि की मरम्मत | चिप्स/फोन मदरबोर्ड आदि की मरम्मत |
| विद्युत सामग्री | टच स्क्रीन+तापमान नियंत्रण मॉड्यूल+पीएलसी नियंत्रण | ड्राइविंग मोटर + पीएलसी स्मार्ट टेम्परेचर कंट्रोलर + रंग टच स्क्रीन | ड्राइविंग मोटर + स्मार्ट टेम्परेचर कंट्रोलर + रंग टच स्क्रीन | टच स्क्रीन+तापमान नियंत्रण मॉड्यूल+पीएलसी नियंत्रण |
| स्थान मार्ग | वी-आकार कार्ड स्लॉट+यूनिवर्सल जिग्स | वी-आकार कार्ड स्लॉट+यूनिवर्सल जिग्स | वी-आकार कार्ड स्लॉट+यूनिवर्सल जिग्स | वी-आकार कार्ड स्लॉट+यूनिवर्सल जिग्स |
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
|
