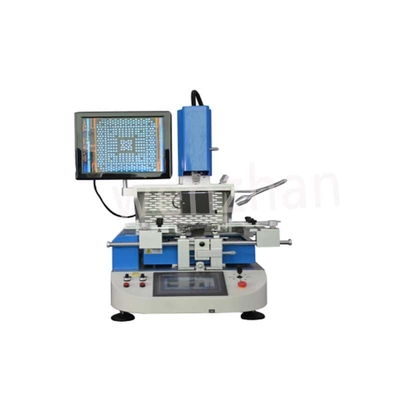

एसएमडी रिवर्किंग स्टेशन वेल्डिंग उपकरण बीजीए रिवर्किंग स्टेशन

बीजीए रीवर्क स्टेशन एक विशेष उपकरण है जिसका उपयोग इलेक्ट्रॉनिक विनिर्माण उद्योग में बॉल ग्रिड एरे (बीजीए) घटकों को फिर से काम करने के लिए किया जाता है। यह प्रिंटेड सर्किट बोर्ड (पीसीबी) पर बीजीए घटकों को हटाने और बदलने में सक्षम बनाता है, जिससे मरम्मत और संशोधन किए जा सकते हैं।

बीजीए रीवर्क स्टेशन में कई प्रमुख घटक होते हैं, जिनमें एक हीटर, एक तापमान नियंत्रण प्रणाली, एक माइक्रोस्कोप और एक वैक्यूम सिस्टम शामिल हैं। हीटर का उपयोग बीजीए घटक और पीसीबी को गर्म करने के लिए किया जाता है, जिससे सोल्डर पिघल जाता है और घटक को आसानी से हटाया जा सकता है। तापमान नियंत्रण प्रणाली यह सुनिश्चित करती है कि तापमान सटीक और सटीक रूप से नियंत्रित हो, जिससे अत्यधिक गर्मी के कारण घटकों या पीसीबी को नुकसान होने का जोखिम कम हो जाता है। माइक्रोस्कोप का उपयोग रीवर्क प्रक्रिया के दौरान बीजीए घटक का निरीक्षण और संरेखण करने के लिए किया जाता है। वैक्यूम सिस्टम का उपयोग रीफ्लो प्रक्रिया के दौरान बीजीए घटक को जगह पर रखने और घटक और पीसीबी के बीच उचित कनेक्शन सुनिश्चित करने के लिए किया जाता है।

बीजीए रीवर्क स्टेशन के पीछे का मूल सिद्धांत रीफ्लो सोल्डरिंग प्रक्रिया है। बीजीए घटक घटक के नीचे सोल्डर गेंदों का उपयोग करके पीसीबी से जुड़े होते हैं। रीवर्क के दौरान, बीजीए रीवर्क स्टेशन घटक और पीसीबी को एक विशिष्ट तापमान तक गर्म करता है जो सोल्डर को पिघला देता है, जिससे घटक को आसानी से हटाया जा सकता है। घटक को हटाने के बाद, पीसीबी पर सोल्डर पैड को साफ किया जाता है और प्रतिस्थापन घटक के लिए तैयार किया जाता है।

बीजीए रीवर्क स्टेशन प्रतिस्थापन घटक को माइक्रोस्कोप का उपयोग करके पीसीबी पर सोल्डर पैड के साथ संरेखित किया जाता है, जिससे सटीक स्थिति सुनिश्चित होती है। एक बार संरेखित होने के बाद, घटक को पीसीबी पर रखा जाता है और फिर से गर्म किया जाता है। सोल्डर रीफ्लो होता है, जिससे घटक और पीसीबी के बीच एक मजबूत और विश्वसनीय कनेक्शन बनता है। वैक्यूम सिस्टम रीफ्लो प्रक्रिया के दौरान घटक को जगह पर रखने में मदद करता है, जिससे उचित संरेखण सुनिश्चित होता है और घटक की किसी भी गति को रोका जा सकता है।

पूरी प्रक्रिया के दौरान, घटकों या पीसीबी को नुकसान से बचाने के लिए सटीक और नियंत्रित तापमान बनाए रखना महत्वपूर्ण है। अत्यधिक गर्मी थर्मल तनाव का कारण बन सकती है, जिससे घटक या पीसीबी विफल हो सकता है। बीजीए रीवर्क स्टेशन की तापमान नियंत्रण प्रणाली यह सुनिश्चित करती है कि रीवर्क प्रक्रिया के दौरान तापमान को सावधानीपूर्वक विनियमित किया जाए, जिससे क्षति का जोखिम कम हो।

निष्कर्ष में, बीजीए रीवर्क स्टेशन पीसीबी पर बीजीए घटकों को हटाने और बदलने के लिए उपयोग किया जाने वाला एक विशेष उपकरण है। यह रीफ्लो सोल्डरिंग प्रक्रिया का उपयोग करता है और इसमें एक हीटर, एक तापमान नियंत्रण प्रणाली, एक माइक्रोस्कोप और एक वैक्यूम सिस्टम जैसे विभिन्न घटक शामिल हैं। स्टेशन इलेक्ट्रॉनिक विनिर्माण उद्योग में मरम्मत, उन्नयन या संशोधनों को सक्षम करते हुए, बीजीए घटकों के कुशल और सटीक रीवर्क की अनुमति देता है।

• स्वचालित और मैनुअल संचालन प्रणाली
• 5 मिलियन सीसीडी कैमरा ऑप्टिकल संरेखण प्रणाली माउंट सटीकता:±0.01mm
• MCGS टच स्क्रीन नियंत्रण
• लेजर स्थिति
• मरम्मत सफलता दर 99.99%

• 8 सेगमेंट तापमान एक ही समय में सेट किया जा सकता है, यह हजारों समूहों के तापमान वक्र को बचा सकता है;
• पीसीबी के नीचे काम करने के दौरान पीसीबी विरूपण से बचने के लिए बड़े क्षेत्र का आईआर हीटर प्रीहीटिंग;
• उच्च परिशुद्धता के-प्रकार थर्मोकपल क्लोज-लूप नियंत्रण और पीआईडी पैरामीटर सेल्फ-सेटिंग सिस्टम को अपनाया गया, तापमान सटीकता नियंत्रण ±1℃;
• कई प्रकार के टाइटेनियम मिश्र धातु बीजीए ट्यूयर प्रदान करें जिसे आसान स्थापना के लिए 360 डिग्री में घुमाया जा सकता है;

• एयर आउटलेट डिज़ाइन फोकस हीटिंग सुनिश्चित करता है, सफलता दर बढ़ाने में प्रभावी;
• टॉप एयर रीफ्लो समायोज्य है, किसी भी चिप के लिए उपयुक्त;
• नोजल अलग-अलग चिप के लिए अलग-अलग आकार से लैस है
