उच्च परिशुद्धता एसएमटी पीसीबी लाइन मशीन एसएमडी बीजीए रिवर्किंग स्टेशन मशीन

उत्पादों

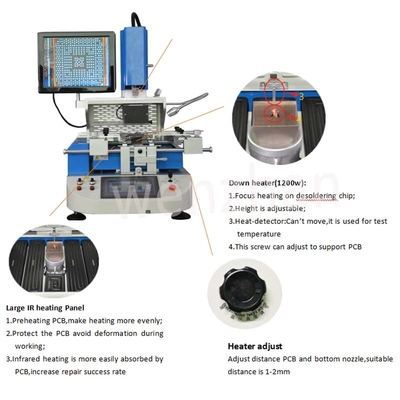

उच्च परिशुद्धता एसएमटी पीसीबी लाइन मशीन एसएमडी बीजीए रिवर्किंग स्टेशन मशीन

एमओक्यू:	1 सेट/सेट
कीमत:	विनिमय योग्य
मानक पैकेजिंग:	1. लकड़ी का केस और वैक्यूम पैकेज 2. आपकी आवश्यकताओं के अनुसार
वितरण अवधि:	3 दिन
भुगतान विधि:	टी/टी, वेस्टर्न यूनियन, पेपैल, क्रेडिट कार्ड
आपूर्ति क्षमता:	5000

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस

ब्रांड नाम

मॉडल संख्या

WZ-580C WZ-620C WZ-650C WZ-750C

उत्पाद का नाम:

पीसीबी लाइन मशीन एसएमडी बीजीए रीवर्क स्टेशन मशीन

मॉडल:

WZ-580C WZ-620C WZ-650C WZ-750C

पीसीबी आकार:

अधिकतम 400मिमी*370मिमी न्यूनतम 10मिमी*10मिमी

बीजीए चिप का आकार:

अधिकतम 60मिमी*60मिमी न्यूनतम 1मिमी*1मिमी

पीसीबी मोटाई:

0.3-5 मिमी

शक्ति:

एसी 220V ± 10% 50 हर्ट्ज

कुल शक्ति:

4800W~6800W

मशीन का वजन:

40 किलो

प्रमुखता देना:

उच्च परिशुद्धता एसएमटी पीसीबी लाइन

एसएमडी बीजीए रिवर्किंग स्टेशन मशीन

उत्पाद का वर्णन

इलेक्ट्रॉनिक उत्पाद मशीनरी पीसीबी लाइन मशीन एसएमडी बीजीए रिवर्स स्टेशन मशीन

बीजीए रिवर्किंग स्टेशन मशीन एक विशेष उपकरण है जिसका उपयोग इलेक्ट्रॉनिक्स उद्योग में मुद्रित सर्किट बोर्ड (पीसीबी) पर बॉल ग्रिड एरे (बीजीए) घटकों के पुनर्मिलन और मरम्मत के लिए किया जाता है।यह विभिन्न प्रकार की कार्यक्षमता और सुविधाएँ प्रदान करता है जो बीजीए को सुरक्षित रूप से हटाने और बदलने में सक्षम बनाता है।, विश्वसनीय और कुशल पुनर्मिलन प्रक्रियाओं को सुनिश्चित करना।

कार्यक्षमताः

1. बीजीए हटाना: बीजीए रिवर्किंग स्टेशन मशीन पीसीबी से बीजीए घटकों को सुरक्षित रूप से हटाने के लिए गर्मी, वायु प्रवाह और विशेष उपकरणों के संयोजन का उपयोग करती है।यह बीजीए के नीचे पट्टा को नरम करने के लिए नियंत्रित गर्मी लागू करता है, जो आसपास के पीसीबी या आस-पास के घटकों को नुकसान पहुंचाए बिना घटक के सावधानीपूर्वक निष्कर्षण की अनुमति देता है।

2घटक संरेखण और स्थितिः मशीन पुनः कार्य प्रक्रिया के दौरान बीजीए के सटीक संरेखण और स्थिति सुनिश्चित करती है।इसमें बीजीए को पीसीबी पर सटीक रूप से रखने के लिए विजन सिस्टम या संरेखण गाइड जैसी विशेषताएं शामिल हो सकती हैं, सोल्डर पैड के साथ उचित संरेखण सुनिश्चित करना।

3. सोल्डर पेस्ट वितरण: मशीन बीजीए को फिर से जोड़ने से पहले पीसीबी के सोल्डर पैड पर सोल्डर पेस्ट वितरित कर सकती है।यह बीजीए और पीसीबी के बीच एक उचित और विश्वसनीय मिलाप संयुक्त कनेक्शन सुनिश्चित करता, पुनर्मूल्यांकन घटक की समग्र गुणवत्ता और विश्वसनीयता में सुधार।

4. घटक पुनः लगाव: बीजीए रीवर्किंग स्टेशन मशीन बीजीए को पीसीबी पर सटीक रूप से फिर से लगाव करने में सक्षम बनाती है। यह नियंत्रित गर्मी, दबाव,और बीजीए और पीसीबी के बीच एक मजबूत और विश्वसनीय मिलाप संयुक्त कनेक्शन बनाने के लिए मिलाप रिफ्लो तकनीक.

5तापमान नियंत्रणः मशीन पुनः कार्य प्रक्रिया के दौरान सटीक तापमान नियंत्रण प्रदान करती है।यह विभिन्न बीजीए घटकों और पीसीबी की विशेष पुनः कार्य आवश्यकताओं के अनुरूप तापमान प्रोफाइल को समायोजित करने की अनुमति देता हैयह इष्टतम हीटिंग और कूलिंग चक्र सुनिश्चित करता है, जिससे घटकों और पीसीबी को थर्मल क्षति का जोखिम कम हो जाता है।

6प्रक्रिया निगरानी और नियंत्रणः मशीन में अक्सर निगरानी और नियंत्रण सुविधाएं शामिल होती हैं ताकि यह सुनिश्चित किया जा सके कि पुनर्मिलन प्रक्रिया सटीक और सुरक्षित रूप से की जाती है।यह वास्तविक समय में तापमान निगरानी प्रदान कर सकता है, प्रक्रिया टाइमर, और अलार्म पुनः कार्य प्रक्रिया के दौरान किसी भी विचलन या असामान्य परिस्थितियों के ऑपरेटरों को चेतावनी देने के लिए।

उपयोग की सीमाः

बीजीए रिवर्स स्टेशन मशीन का उपयोग इलेक्ट्रॉनिक्स उद्योग के भीतर विभिन्न अनुप्रयोगों में किया जाता है, जिनमें शामिल हैंः

1. बीजीए पुनः कार्य और मरम्मत: इस मशीन का मुख्य रूप से पीसीबी पर बीजीए घटकों के पुनः कार्य और मरम्मत के लिए उपयोग किया जाता है। यह दोषपूर्ण या क्षतिग्रस्त बीजीए को हटाने और बदलने की अनुमति देता है,दोषपूर्ण इलेक्ट्रॉनिक उपकरणों को पूरी तरह से बोर्ड को बदलने की आवश्यकता के बिना मरम्मत करने में सक्षम.

2प्रोटोटाइप विकास: पीसीबी असेंबली के प्रोटोटाइप विकास चरण के दौरान मशीन मूल्यवान होती है।यह परीक्षण और प्रमाणीकरण प्रक्रिया के दौरान आने वाली समस्याओं को हल करने के लिए डिजाइन परिवर्तनों को समायोजित करने के लिए बीजीए के पुनर्मूल्यांकन की अनुमति देता है.

3घटक उन्नयन: बीजीए रिवर्किंग स्टेशन मशीन का उपयोग बीजीए घटकों को नए संस्करणों या उच्च प्रदर्शन वाले विकल्पों के साथ उन्नयन और प्रतिस्थापन के लिए किया जाता है।यह आसपास के पीसीबी और घटकों के लिए न्यूनतम व्यवधान के साथ पुराने बीजीए को बदलने में सक्षम बनाता है.

4घटक बचाव: जहां बीजीए को क्षतिग्रस्त या दोषपूर्ण पीसीबी से बचाया जाना है, वहां मशीन बीजीए घटकों को पुनः उपयोग के लिए सुरक्षित रूप से निकाल सकती है।यह विशेष रूप से मूल्यवान घटकों की वसूली और सामग्री अपशिष्ट को कम करने के लिए उपयोगी है.

5. बीजीए निरीक्षण और परीक्षण: मशीन पुनर्मूल्यांकन बीजीए के निरीक्षण और परीक्षण की सुविधा प्रदान कर सकती है। यह पुनर्मूल्यांकन के बाद निरीक्षण की अनुमति देता है, जैसे दृश्य निरीक्षण, एक्स-रे निरीक्षण,या विद्युत परीक्षण, पुनर्मूल्यांकन घटकों की गुणवत्ता और विश्वसनीयता की जांच करने के लिए।

बीजीए रिवर्स स्टेशन मशीन पीसीबी पर बीजीए घटकों के पुनर्मिलन और मरम्मत में महत्वपूर्ण भूमिका निभाती है। यह बीजीए को सुरक्षित रूप से हटाने और बदलने में सक्षम बनाता है,इलेक्ट्रॉनिक्स उद्योग में विश्वसनीय और कुशल पुनर्मिलन प्रक्रियाओं को सुनिश्चित करना.

	WZ-580	WZ-620	WZ-650	WZ-750
शक्ति	AC 220V±10% 50Hz	AC 220V±10% 50/60Hz	AC 110V / 220V±10% 50/60Hz	AC 110V / 220V±10% 50/60Hz
कुल आयाम	L500mmW590mmH650mm	L650×W630×H850 मिमी	एल 600डब्ल्यू 640एच 850 मिमी	L830 × W670 × H850 मिमी
पीसीबी का आकार	अधिकतम 400 मिमी * 370 मिमी न्यूनतम 10 मिमी * 10 मिमी	अधिकतम 450×390 मिमी न्यूनतम 10×10 मिमी	अधिकतम 400 मिमी * 370 मिमी न्यूनतम 10 मिमी * 10 मिमी	MAX 550×480mm MIN 10×10mm ((अनुकूलित)
बीजीए चिप का आकार	अधिकतम 60 मिमी60 मिमी न्यूनतम 1 मिमी1 मिमी	अधिकतम 60 मिमी60 मिमी न्यूनतम 1 मिमी1 मिमी	MAX 7070mm -MIN 11 मिमी	अधिकतम 60 मिमी60 मिमी न्यूनतम 1 मिमी1 मिमी
पीसीबी की मोटाई	0.3-5 मिमी	0.3-5 मिमी	0.3 - 5 मिमी	0.5-8 मिमी
मशीन का वजन	40 किलो	60 किलो	60 किलो	90 किलो
वारंटी	1 वर्ष	1 वर्ष	1 वर्ष	1 वर्ष
कुल शक्ति	4800W	5300w	6400W	6800W
प्रयोग	चिप्स/फोन मदरबोर्ड आदि की मरम्मत	चिप्स/फोन मदरबोर्ड आदि की मरम्मत	चिप्स/फोन मदरबोर्ड आदि की मरम्मत	चिप्स/फोन मदरबोर्ड आदि की मरम्मत
विद्युत सामग्री	टच स्क्रीन+तापमान नियंत्रण मॉड्यूल+पीएलसी नियंत्रण	ड्राइविंग मोटर + पीएलसी स्मार्ट टेम्परेचर कंट्रोलर + रंग टच स्क्रीन	ड्राइविंग मोटर + स्मार्ट टेम्परेचर कंट्रोलर + रंग टच स्क्रीन	टच स्क्रीन+तापमान नियंत्रण मॉड्यूल+पीएलसी नियंत्रण
स्थान मार्ग	वी-आकार कार्ड स्लॉट+यूनिवर्सल जिग्स	वी-आकार कार्ड स्लॉट+यूनिवर्सल जिग्स	वी-आकार कार्ड स्लॉट+यूनिवर्सल जिग्स	वी-आकार कार्ड स्लॉट+यूनिवर्सल जिग्स

मॉडल	WZ-580	WZ-620	WZ-650	WZ-750
शक्ति	AC 220V±10% 50Hz	AC 220V±10% 50/60Hz	AC 110V / 220V±10% 50/60Hz	AC 110V / 220V±10% 50/60Hz
कुल आयाम	L500mmW590mmH650mm	L650×W630×H850 मिमी	एल 600डब्ल्यू 640एच 850 मिमी	L830 × W670 × H850 मिमी
पीसीबी का आकार	अधिकतम 400 मिमी * 370 मिमी न्यूनतम 10 मिमी * 10 मिमी	अधिकतम 450×390 मिमी न्यूनतम 10×10 मिमी	अधिकतम 400 मिमी * 370 मिमी न्यूनतम 10 मिमी * 10 मिमी	MAX 550×480mm MIN 10×10mm ((अनुकूलित)
बीजीए चिप का आकार	अधिकतम 60 मिमी60 मिमी न्यूनतम 1 मिमी1 मिमी	अधिकतम 60 मिमी60 मिमी न्यूनतम 1 मिमी1 मिमी	MAX 7070mm -MIN 11 मिमी	अधिकतम 60 मिमी60 मिमी न्यूनतम 1 मिमी1 मिमी
पीसीबी की मोटाई	0.3-5 मिमी	0.3-5 मिमी	0.3 - 5 मिमी	0.5-8 मिमी
मशीन का वजन	40 किलो	60 किलो	60 किलो	90 किलो
वारंटी	1 वर्ष	1 वर्ष	1 वर्ष	1 वर्ष
कुल शक्ति	4800W	5300w	6400W	6800W
प्रयोग	चिप्स/फोन मदरबोर्ड आदि की मरम्मत	चिप्स/फोन मदरबोर्ड आदि की मरम्मत	चिप्स/फोन मदरबोर्ड आदि की मरम्मत	चिप्स/फोन मदरबोर्ड आदि की मरम्मत
विद्युत सामग्री	टच स्क्रीन+तापमान नियंत्रण मॉड्यूल+पीएलसी नियंत्रण	ड्राइविंग मोटर + पीएलसी स्मार्ट टेम्परेचर कंट्रोलर + रंग टच स्क्रीन	ड्राइविंग मोटर + स्मार्ट टेम्परेचर कंट्रोलर + रंग टच स्क्रीन	टच स्क्रीन+तापमान नियंत्रण मॉड्यूल+पीएलसी नियंत्रण
स्थान मार्ग	वी-आकार कार्ड स्लॉट+यूनिवर्सल जिग्स	वी-आकार कार्ड स्लॉट+यूनिवर्सल जिग्स	वी-आकार कार्ड स्लॉट+यूनिवर्सल जिग्स	वी-आकार कार्ड स्लॉट+यूनिवर्सल जिग्स
