| एमओक्यू: | 1 |
| कीमत: | 84507$ |
| मानक पैकेजिंग: | लकड़ी का डिब्बा |
| वितरण अवधि: | 3-5 दिन |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति क्षमता: | 500 |

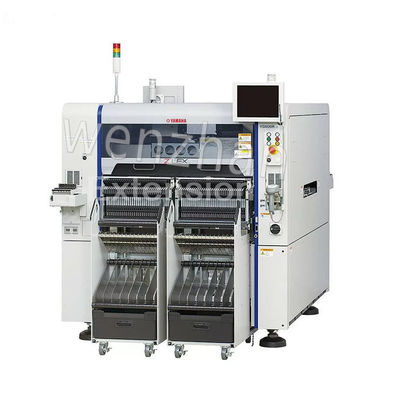

एसएमटी प्लेसमेंट मशीन यामाहा YSM20R पिक एंड प्लेस मशीन
The Yamaha YSM20R pick and place machine is a highly advanced automated assembly system used in the electronics manufacturing industry for placing surface mount devices (SMDs) onto printed circuit boards (PCBs)इसका डिजाइन और कार्यक्षमता उच्च गुणवत्ता वाले इलेक्ट्रॉनिक असेंबली में योगदान देते हुए, घटकों के कुशल और सटीक प्लेसमेंट की अनुमति देती है।
| मॉडल | YSM20R | |
| लागू पीसीबी आयाम | दो चरण | एकल पीसीबीः L810×W490 मिमी से L50×W50 मिमी |
| (केवल एक्स-अक्ष 2 बीम विकल्प के लिए) | दोहरी पीसीबीः L380×W490 मिमी से L50×W50 मिमी | |
| एकल लेन | L810×W490 mm से L50×W50 mm | |
| माउंट करने की क्षमता | एक्स-अक्ष 2 बीमः 95,000 सीपीएच (यामाहा मोटर द्वारा परिभाषित इष्टतम परिस्थितियों में) जब 2 हाई-स्पीड मल्टी (एचएम) हेड का उपयोग किया जाता है | |
| लागू घटकों | उच्च गति बहु (एचएम) सिर* | 0201 से 45×45 मिमी तक |
| L100 mm, H15 mm या उससे कम | ||
| लचीला मल्टी (एफएम) सिर | 03015 से 55×55 मिमी तक | |
| L100 मिमी, H28 मिमी या उससे कम | ||
| *6.5 मिमी या उससे अधिक की घटक ऊंचाई या लंबाई/चौड़ाई में 12 मिमी या उससे अधिक के घटक आकार के लिए वैकल्पिक मल्टी-कैमरा की आवश्यकता होती है। | ||
| 0201 घटकों को माउंट करने के बारे में जानकारी के लिए कृपया हमसे संपर्क करें। | ||
| माउंटिंग सटीकता | यामाहा मोटर द्वारा परिभाषित इष्टतम परिस्थितियों में | |
| (जब मानक मूल्यांकन सामग्री का प्रयोग किया जाता है): | ||
| ±0.035 मिमी (±0.025 मिमी) Cpk?1.0 (3?) | ||
| घटक प्रकारों की संख्या | स्थिर प्लेट | अधिकतम 140 प्रकार। |
| (8 मिमी चौड़े टेप फीडर के बराबर) | ||
| फ़ीडर गाड़ी | अधिकतम 128 प्रकार। | |
| (8 मिमी चौड़े टेप फीडर के बराबर) | ||
| ट्रे | 10 प्रकारः गाड़ी का प्रकार (अधिकतम, जब cATS10 से लैस हो) | |
| 30 प्रकारः फिक्स्ड प्रकार (अधिकतम, जब sATS30 से लैस हो) | ||
| विद्युत आपूर्ति | तीन चरण AC 200/208/220/240/380/400/416V ± 10% 50/60Hz | |
| वायु आपूर्ति | शुद्ध शुष्क हवा 0.45 एमपीए या उससे अधिक | |
| बाहरी आयाम (उतरों को छोड़कर) | L 1,374×W 1,857×H 1,445 मिमी | |
| वजन | 2,050 किलो | |
