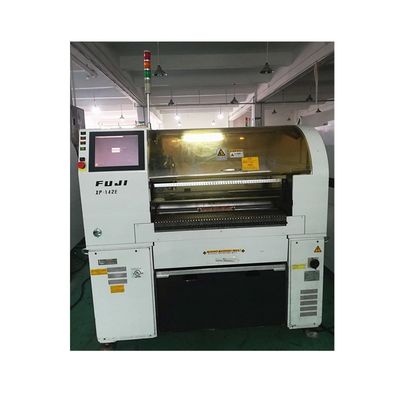

एसएमटी पीसीबी असेंबली लाइन मशीन FUJI XP142 पिक एंड प्लेस मशीन

The FUJI XP142 pick and place machine is an advanced equipment used in the electronics manufacturing industry for high-speed and accurate placement of surface mount components onto printed circuit boards (PCBs)यह कार्यक्षमता और सुविधाओं की एक विस्तृत श्रृंखला प्रदान करता है जो प्लेसमेंट सटीकता, गति और बहुमुखी प्रतिभा को बढ़ाता है।

पीसीबी आकार

MAX 457X356mm;MIN 50X50mm

पीसीबी की मोटाई

3--4.0 मिमी

सटीकता

±0.050mm cpk ₹1.00;±0.040mm cpk ₹1.00 ((QFP)

गति

0.165s/pcs,21,800CPH

घटकों की श्रेणी

0402-25 मिमी*20 मिमी ऊंचाई:6 मिमी

मशीन का आकार

L:1,500mm/W: 1300mm/H: 1,408.5 मिमी

मशीन का वजन

लगभग 1,800 किलो

1. घटक प्लेसमेंटः FUJI XP142 पिक एंड प्लेस मशीन पीसीबी पर सतह माउंट घटकों के सटीक प्लेसमेंट में माहिर है।यह उन्नत दृष्टि प्रणालियों और रोबोटिक बाहों का उपयोग फीडर से घटकों को सटीक रूप से चुनने और उन्हें पीसीबी पर निर्दिष्ट स्थानों पर रखने के लिए करता है.
2. उच्च-गति प्लेसमेंटः यह मशीन उच्च गति से काम करने में सक्षम है, जिससे घटकों की तेजी से और कुशल प्लेसमेंट सुनिश्चित होती है। इसमें कई प्लेसमेंट हेड और एक मजबूत कन्वेयर सिस्टम है,तेजी से टर्नओवर समय और उत्पादन दक्षता में सुधार करने में सक्षम.
3. घटक संगतताः FUJI XP142 पिक एंड प्लेस मशीन सतह माउंट घटकों की एक विस्तृत श्रृंखला का समर्थन करती है, जिसमें प्रतिरोध, संधारित्र, एकीकृत सर्किट (आईसी), बॉल ग्रिड सरणी (बीजीए),क्वाड फ्लैट लीड-फ्री (QFN)यह विभिन्न घटक आकारों और प्रकारों को समायोजित करता है, जिससे यह विभिन्न पीसीबी असेंबली आवश्यकताओं के लिए उपयुक्त हो जाता है।
4. दृष्टि प्रणाली और संरेखण: मशीन उन्नत दृष्टि प्रणाली से लैस है जो सटीक घटक संरेखण और निरीक्षण प्रदान करती है।ये सिस्टम कैमरे और इमेज प्रोसेसिंग एल्गोरिदम का उपयोग करके घटकों की स्थिति और दिशाओं की सटीक पहचान करते हैं, प्लेसमेंट प्रक्रिया के दौरान उचित संरेखण सुनिश्चित करना।
5. फीडर लचीलापनः FUJI XP142 मशीन विभिन्न प्रकार के फीडर का समर्थन करती है, जिसमें टेप फीडर, स्टिक फीडर और ट्रे फीडर शामिल हैं।यह विभिन्न घटक प्रकारों और पैकेजिंग प्रारूपों के आसान और कुशल हैंडलिंग की अनुमति देता है, ताकि उत्पादन सुचारू और निर्बाध हो सके।
6. बुद्धिमान फीडर प्रबंधनः मशीन में बुद्धिमान फीडर प्रबंधन क्षमताएं हैं। यह स्वचालित रूप से प्रत्येक फीडर में घटक सूची का पता लगा सकती है और ट्रैक कर सकती है,घटकों के उपयोग को अनुकूलित करना और उत्पादन रनों के बीच सेटअप समय को कम करनायह सुविधा उत्पादकता में वृद्धि करती है और परिचालन त्रुटियों को कम करती है।

FUJI XP142 पिक एंड प्लेस मशीन पीसीबी असेंबली अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है, जिसमें शामिल हैंः

1. सतह माउंट प्रौद्योगिकी (एसएमटी) असेंबलीः इसका उपयोग सतह माउंट घटकों के साथ पीसीबी के उत्पादन में किया जाता है। मशीन सटीक रूप से पीसीबी पैड पर घटकों को रखती है,सटीक संरेखण और बाद की मिलाप प्रक्रिया के दौरान विश्वसनीय मिलाप कनेक्शन सुनिश्चित करना.
2. प्रोटोटाइप विकास: यह मशीन प्रोटोटाइप विकास और छोटे पैमाने पर उत्पादन के लिए आदर्श है। इसकी लचीलापन और त्वरित सेटअप समय पीसीबी डिजाइनों के तेजी से पुनरावृत्ति और सत्यापन की अनुमति देता है,उत्पाद विकास के कुशल चक्रों को सुविधाजनक बनाना.
3. मध्यम से उच्च मात्रा में उत्पादनः FUJI XP142 मशीन मध्यम से उच्च मात्रा में उत्पादन वातावरण के लिए उपयुक्त है।इसकी उच्च गति वाली प्लेसमेंट क्षमता और कुशल फीडर प्रबंधन बड़ी मात्रा में पीसीबी की तेजी से और विश्वसनीय असेंबली की अनुमति देता है.
4. मल्टी-प्रोजेक्ट प्रोडक्शन: यह मशीन मल्टी-प्रोजेक्ट प्रोडक्शन को संभालने में सक्षम है, जहां एक ही उत्पादन रन में विभिन्न पीसीबी डिजाइनों का उत्पादन किया जाता है। यह परियोजनाओं के बीच त्वरित बदलाव प्रदान करता है,डाउनटाइम को कम करना और विविध पीसीबी असेंबली के कुशल उत्पादन को सुविधाजनक बनाना।
5. ऑटोमोटिव, उपभोक्ता इलेक्ट्रॉनिक्स और दूरसंचारः FUJI XP142 पिक एंड प्लेस मशीन विभिन्न उद्योगों में अनुप्रयोग पाती है, जिसमें ऑटोमोटिव, उपभोक्ता इलेक्ट्रॉनिक्स,और दूरसंचारयह इन क्षेत्रों की उच्च गुणवत्ता और विश्वसनीयता की आवश्यकताओं को पूरा करता है, जिससे घटकों का सटीक और सुसंगत प्लेसमेंट सुनिश्चित होता है।

FUJI XP142 पिक एंड प्लेस मशीन पीसीबी असेंबली में उच्च गति और सटीक घटक प्लेसमेंट के लिए उन्नत कार्यक्षमता प्रदान करती है। यह इलेक्ट्रॉनिक्स विनिर्माण प्रक्रिया में एक महत्वपूर्ण भूमिका निभाता है,इलेक्ट्रॉनिक उत्पादों का कुशल उत्पादन और विश्वसनीय प्रदर्शन सुनिश्चित करना।

हमारे पास एसएमटी मशीन स्पेयर पार्ट्स की पूरी श्रृंखला हैः

• बेल्ट, कटर, पेंच, सेंसर, सिलेंडर, दीपक, असर, विद्युत चुम्बकीय वाल्व, स्क्रैपर... आदि...

FUJI, JUKI, SAMSUNG, YAMAHA, और अन्य ब्रांडों के लिए, कुछ भी आप की जरूरत है, बस हमें बताओ ~

हमारी कंपनी सभी प्रकार की एसएमटी मशीनों और संबंधित उत्पादों की आपूर्ति करती हैः

• एसएमटी उपकरण और सहायक उपकरण,नोजल्स, फीडर, फीडर पार्ट्स, कटर, फिल्टर, गाइड, टेप, मोर्टार, बेल्ट, सिलेंडर, एसएमटी वसा/चिकन, सेंसर आदि।
• फुजी, जुकी, यामाहा, सैमसंग, सीमेंस, सोनी आदि के लिए नोजल और फीडर और उनके पुर्जे, सभी के पास बड़े स्टॉक हैं।
• हम इस्तेमाल की गई एसएमटी मशीन बेचते और पुनर्नवीनीकरण करते हैं
