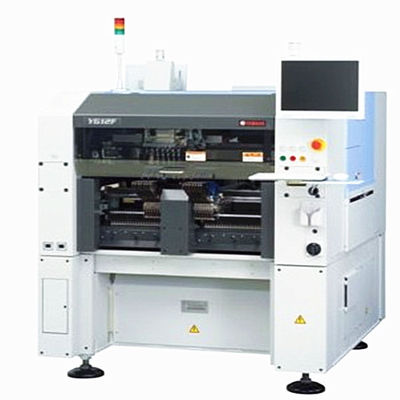

YG12 मशीन एक उच्च गति और उच्च परिशुद्धता पिक और प्लेस मशीन है जिसका उपयोग आमतौर पर सतह माउंट प्रौद्योगिकी (एसएमटी) विधानसभा प्रक्रियाओं के लिए इलेक्ट्रॉनिक्स विनिर्माण उद्योग में किया जाता है।YG12 मशीन आधुनिक इलेक्ट्रॉनिक विनिर्माण की मांगों को पूरा करने के लिए सुविधाओं और क्षमताओं की एक श्रृंखला प्रदान करता है, जो प्रिंटेड सर्किट बोर्ड (पीसीबी) पर घटकों के कुशल और सटीक प्लेसमेंट की सुविधा प्रदान करता है।
| पीसीबी आकार | L50*W50mm~L700*W460mm |
|---|---|
| गति | 72,000CPH (0.05sec/CHIP) |
| सटीकता | ±0.05mm ((μ+3σ),±0.03mm ((3σ) |
| फीडर Qty | 120PCS |
| घटक श्रेणी | 0402~□32mm MAX ((ऊंचाई 6.5mm से कम) |
| मशीन का आकार | L1,254*W1,687*H1,445mm/1,700kg |
- उच्च-गति प्लेसमेंटः YG12 मशीन उन्नत प्लेसमेंट हेड और कन्वेयर सिस्टम से लैस है जो उच्च-गति घटक प्लेसमेंट को सक्षम करती है, जिससे उत्पादन थ्रूपुट और दक्षता बढ़ जाती है।
- सटीक प्लेसमेंटः इस मशीन में उच्च गुणवत्ता वाली असेंबली के लिए पीसीबी पर घटकों के सटीक संरेखण और अभिविन्यास सुनिश्चित करने के लिए सटीक घटक प्लेसमेंट क्षमताएं हैं।
- मल्टी-हेड कॉन्फ़िगरेशनः YG12 मशीन को कई प्लेसमेंट हेड के साथ कॉन्फ़िगर किया जा सकता है,उत्पादन दक्षता को अनुकूलित करने के लिए विभिन्न घटक प्रकारों और आकारों के एक साथ प्लेसमेंट की अनुमति देता है.
- दृष्टि प्रणाली: YG12 मशीन में एकीकृत उन्नत दृष्टि प्रणाली सटीक घटक संरेखण और निरीक्षण प्रदान करती है,प्लेसमेंट की सटीकता में सुधार और असेंबली के दौरान त्रुटियों के जोखिम को कम करना.
- उपयोगकर्ता के अनुकूल इंटरफ़ेस: YG12 मशीन सहज ज्ञान युक्त सॉफ्टवेयर इंटरफेस से लैस है जो पिक एंड प्लेस प्रक्रिया के आसान प्रोग्रामिंग, सेटअप और निगरानी की सुविधा प्रदान करती है,ऑपरेटरों को उत्पादन मापदंडों का कुशलतापूर्वक प्रबंधन करने में सक्षम बनाना.
- प्रोग्रामिंग: YG12 मशीन का उपयोग करने के लिए, ऑपरेटरों को घटक स्थान के डेटा के साथ मशीन को प्रोग्राम करने की आवश्यकता होती है, जिसमें घटक निर्देशांक, घूर्णन कोण और स्थान अनुक्रम शामिल हैं।यह मशीन के सॉफ्टवेयर इंटरफ़ेस का उपयोग कर किया जा सकता है, जहां ऑपरेटर उत्पादन आवश्यकताओं को इनपुट कर सकते हैं और प्लेसमेंट प्रोग्राम बना सकते हैं।
- फीडर सेटअपः आवश्यक घटकों के साथ फीडर लोड करें और सुनिश्चित करें कि वे उचित रूप से कॉन्फ़िगर किए गए हैं और प्लेसमेंट प्रक्रिया के दौरान निर्बाध घटक फ़ीडिंग के लिए कैलिब्रेट किए गए हैं।जांचें कि फीडर सही ढंग से संरेखित हैं और सही घटकों को शामिल.
- कैलिब्रेशनः सटीक घटक संरेखण और स्थान सुनिश्चित करने के लिए मशीन के दृष्टि प्रणालियों और प्लेसमेंट सिर को कैलिब्रेट करें। कैमरा सेटिंग्स, संरेखण मापदंडों को समायोजित करें,और प्लेसमेंट नोजल ऊंचाइयों के रूप में आवश्यक प्लेसमेंट सटीकता का अनुकूलन करने के लिए.
- उत्पादन रनः पीसीबी को मशीन के कन्वेयर सिस्टम पर लोड करके और पिक एंड प्लेस प्रक्रिया शुरू करके उत्पादन रन शुरू करें।मशीन के संचालन की निगरानी और स्थिर और सटीक घटक प्लेसमेंट बनाए रखने के लिए आवश्यक के रूप में समायोजन करना.
- निरीक्षण और सत्यापनः घटक को रखने के बाद, मशीन के विजन सिस्टम या अतिरिक्त निरीक्षण उपकरणों का उपयोग करके किसी भी दोष या असंगति के लिए पीसीबी की जांच करें।यह सत्यापित करने के लिए गुणवत्ता जांच करें कि घटक पीसीबी पर सही ढंग से रखे और मिलाये गए हैं.
निष्कर्ष में, YG12 मशीन एक बहुमुखी और कुशल पिक एंड प्लेस मशीन है जिसे SMT असेंबली लाइनों में घटक प्लेसमेंट प्रक्रिया को सुव्यवस्थित करने के लिए डिज़ाइन किया गया है। इसकी उच्च गति क्षमताओं के साथ,सटीक स्थान की विशेषताएं, मल्टी-हेड कॉन्फ़िगरेशन विकल्प, और उपयोगकर्ता के अनुकूल इंटरफ़ेस, YG12 मशीन इलेक्ट्रॉनिक्स निर्माताओं के साथ उपकरण प्रदान करता है तेजी से, सटीक,और विभिन्न पीसीबी विधानसभा अनुप्रयोगों के लिए विश्वसनीय घटक प्लेसमेंट.
-
