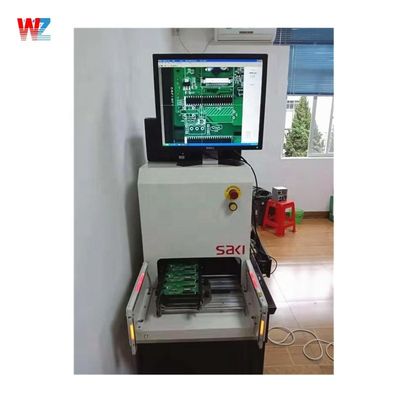

एओआई मशीन SAKI BF-18D-P40 स्वचालित ऑप्टिकल निरीक्षण SMT AOI मशीन

SAKI BF-18D-P40 AOI मशीन एक उन्नत स्वचालित ऑप्टिकल निरीक्षण (AOI) उपकरण है जिसका उपयोग इलेक्ट्रॉनिक्स विनिर्माण उद्योग में सोल्डरिंग प्रक्रिया के बाद मुद्रित सर्किट बोर्ड (PCB) का निरीक्षण करने के लिए किया जाता है। यह कई सुविधाएँ और क्षमताएँ प्रदान करता है जो घटक प्लेसमेंट, सोल्डर जोड़ों और पीसीबी पर अन्य दोषों के सटीक और कुशल निरीक्षण को सुनिश्चित करती हैं।

1. उच्च-रिज़ॉल्यूशन इमेजिंग: BF-18D-P40 AOI मशीन पीसीबी की विस्तृत छवियों को कैप्चर करने के लिए उच्च-रिज़ॉल्यूशन इमेजिंग तकनीक का उपयोग करती है। यह विभिन्न कोणों और दृष्टिकोणों से छवियों को कैप्चर कर सकता है, जिससे घटक उपस्थिति, ध्रुवता और सोल्डर संयुक्त गुणवत्ता का व्यापक निरीक्षण हो सकता है।
2. 3D निरीक्षण: मशीन एक 3D निरीक्षण प्रणाली को शामिल करती है जो पीसीबी की सटीक ऊंचाई और स्थलाकृतिक जानकारी को कैप्चर करने के लिए संरचित प्रकाश या लेजर स्कैनिंग का उपयोग करती है। यह उठाए गए लीड, टॉमस्टोन और अपर्याप्त सोल्डर जैसे दोषों का सटीक पता लगाने में सक्षम बनाता है।
3. घटक सत्यापन: AOI मशीन पीसीबी पर घटकों की उपस्थिति, संरेखण और ध्रुवता को सत्यापित करती है। यह सही घटक प्लेसमेंट सुनिश्चित करने के लिए बिल ऑफ मैटेरियल्स (BOM) या संदर्भ डेटा के विरुद्ध पता लगाए गए घटकों की तुलना करता है।
4. सोल्डर संयुक्त निरीक्षण: मशीन सोल्डर जोड़ों की गुणवत्ता का निरीक्षण करती है, जिसमें सोल्डर फिललेट, ब्रिजिंग, रिक्त स्थान और खुले/अपर्याप्त सोल्डर शामिल हैं। यह पूर्वनिर्धारित मानदंडों के आधार पर दोषों की पहचान और वर्गीकरण करता है और विस्तृत निरीक्षण परिणाम प्रदान करता है।
5. दोष का पता लगाना: BF-18D-P40 AOI मशीन विभिन्न प्रकार के दोषों का पता लगाती है, जिसमें गायब घटक, गलत संरेखण, गलत अभिविन्यास, सोल्डर दोष और विदेशी सामग्री की उपस्थिति शामिल है। यह आगे के विश्लेषण और सत्यापन के लिए इन दोषों को चिह्नित और हाइलाइट करता है।
6. प्रोग्रामिंग लचीलापन: मशीन एक लचीला प्रोग्रामिंग इंटरफ़ेस प्रदान करती है जो ऑपरेटरों को निरीक्षण मानदंड को परिभाषित करने, निरीक्षण क्षेत्रों को स्थापित करने और निरीक्षण एल्गोरिदम को अनुकूलित करने की अनुमति देता है। यह लचीलापन विभिन्न पीसीबी डिजाइनों और असेंबली आवश्यकताओं के अनुकूलन को सक्षम बनाता है।

1. स्थापना: सुनिश्चित करें कि BF-18D-P40 AOI मशीन ठीक से स्थापित है और बिजली की आपूर्ति से जुड़ी है। सटीक निरीक्षण परिणाम सुनिश्चित करने के लिए निर्माता के दिशानिर्देशों के अनुसार मशीन को कैलिब्रेट करें।
2. प्रोग्रामिंग: निरीक्षण मापदंडों, जैसे निरीक्षण क्षेत्रों, दोष का पता लगाने के मानदंडों और निरीक्षण एल्गोरिदम को स्थापित करने के लिए मशीन के इंटरफ़ेस का उपयोग करें। पीसीबी डिजाइन और असेंबली प्रक्रिया विनिर्देशों के आधार पर निरीक्षण आवश्यकताओं को परिभाषित करें।
3. लोडिंग: पीसीबी को AOI मशीन के निरीक्षण चरण या कन्वेयर सिस्टम पर रखें। निरीक्षण प्रक्रिया के दौरान किसी भी गति या गलत संरेखण को रोकने के लिए उचित संरेखण और निर्धारण सुनिश्चित करें।
4. निरीक्षण: मशीन के इंटरफ़ेस का उपयोग करके निरीक्षण प्रक्रिया शुरू करें। मशीन स्वचालित रूप से पीसीबी को स्कैन करेगी, छवियों को कैप्चर करेगी और निरीक्षण डेटा एकत्र करेगी। वास्तविक समय में निरीक्षण परिणामों की निगरानी करें और पूर्वनिर्धारित विनिर्देशों से किसी भी दोष या विचलन की पहचान करें।
5. दोष विश्लेषण: मशीन के विश्लेषण उपकरणों का उपयोग करके निरीक्षण परिणामों का विश्लेषण करें। पता लगाए गए दोषों की समीक्षा और वर्गीकरण करें, और आवश्यकतानुसार आगे सत्यापन या रीवर्क करें। विश्लेषण और प्रलेखन के लिए विस्तृत दोष रिपोर्ट उत्पन्न करने के लिए मशीन की रिपोर्टिंग सुविधाओं का उपयोग करें।
6. डेटा प्रबंधन: गुणवत्ता प्रवृत्तियों की निगरानी और प्रक्रिया सुधार के क्षेत्रों की पहचान करने के लिए निरीक्षण डेटा प्रबंधित करें और सांख्यिकीय रिपोर्ट उत्पन्न करें। भविष्य के संदर्भ के लिए निरीक्षण डेटा को संग्रहीत और पुनर्प्राप्त करने के लिए मशीन की डेटा प्रबंधन सुविधाओं का उपयोग करें।
7. रखरखाव: सटीक और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए मशीन की इमेजिंग प्रणाली, निरीक्षण चरण और कन्वेयर सिस्टम को नियमित रूप से साफ करें। किसी भी आवश्यक अंशांकन या घटक प्रतिस्थापन के लिए निर्माता के रखरखाव दिशानिर्देशों का पालन करें।

SAKI BF-18D-P40 AOI मशीन इलेक्ट्रॉनिक विनिर्माण में पीसीबी के सटीक और कुशल निरीक्षण के लिए उन्नत क्षमताएं प्रदान करती है। उचित सेटअप और उपयोग निर्देशों का पालन करके, यह असेंबली प्रक्रिया में प्रभावी गुणवत्ता नियंत्रण और प्रक्रिया अनुकूलन को सक्षम बनाता है।
