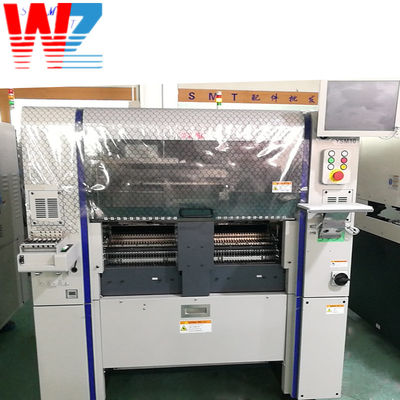

एसएमटी मशीन यामाहा YSM10 पिक एंड प्लेस मशीन

YAMAHA YSM10 पिक एंड प्लेस मशीन एक उन्नत स्वचालित उपकरण है जिसका उपयोग इलेक्ट्रॉनिक्स विनिर्माण उद्योग में इलेक्ट्रॉनिक घटकों को प्रिंटेड सर्किट बोर्ड (PCB) पर उच्च गति और सटीक प्लेसमेंट के लिए किया जाता है। यह असेंबली प्रक्रिया में दक्षता, सटीकता और उत्पादकता को बढ़ाता है।

• घटक प्लेसमेंट: YSM10 पिक एंड प्लेस मशीन को PCBs पर इलेक्ट्रॉनिक घटकों की एक विस्तृत श्रृंखला को सटीक रूप से रखने के लिए डिज़ाइन किया गया है। यह फीडर या ट्रे से घटकों को लेने और उन्हें PCB पर निर्दिष्ट स्थानों पर सटीक रूप से रखने के लिए रोबोटिक आर्म्स, वैक्यूम नोजल और विजन सिस्टम का उपयोग करता है। यह सुविधा सटीक घटक संरेखण और प्लेसमेंट सुनिश्चित करती है, जिससे असेंबली त्रुटियों का जोखिम कम होता है।
• उच्च गति प्लेसमेंट: मशीन उच्च गति घटक प्लेसमेंट में सक्षम है, जो उत्पादन थ्रूपुट और दक्षता को अधिकतम करता है। यह PCBs की तेज़ असेंबली की अनुमति देता है और उच्च-मात्रा विनिर्माण आवश्यकताओं को पूरा करता है।
• घटक संगतता: YSM10 पिक एंड प्लेस मशीन इलेक्ट्रॉनिक घटकों की एक विस्तृत श्रृंखला का समर्थन करती है, जिसमें सरफेस माउंट डिवाइस (SMDs) जैसे प्रतिरोधक, कैपेसिटर, इंटीग्रेटेड सर्किट (ICs), और विभिन्न पैकेज प्रकार शामिल हैं। यह विभिन्न आकारों, आकारों और ओरिएंटेशन के घटकों को संभाल सकता है, जो विविध असेंबली आवश्यकताओं को समायोजित करता है।
• विजन सिस्टम इंटीग्रेशन: मशीन अक्सर घटक संरेखण और निरीक्षण के लिए विजन सिस्टम को शामिल करती है। विजन सिस्टम PCB पर सोल्डर पैड के साथ घटकों को सटीक रूप से संरेखित करने के लिए कैमरों और इमेज प्रोसेसिंग एल्गोरिदम का उपयोग करता है। यह असेंबली प्रक्रिया के दौरान गुणवत्ता नियंत्रण सुनिश्चित करते हुए, घटक प्लेसमेंट सटीकता का वास्तविक समय निरीक्षण करने की भी अनुमति देता है।
• मल्टी-हेड प्लेसमेंट: YSM10 पिक एंड प्लेस मशीन में कई प्लेसमेंट हेड हो सकते हैं। यह कई घटकों के एक साथ प्लेसमेंट को सक्षम बनाता है, जिससे उत्पादन गति और दक्षता में और वृद्धि होती है। मल्टी-हेड कॉन्फ़िगरेशन उच्च घटक घनत्व वाले जटिल PCBs की असेंबली की अनुमति देता है।
• प्रोग्रामेबल नियंत्रण: मशीन प्रोग्रामेबल नियंत्रण प्रणालियों से लैस है। यह ऑपरेटरों को प्लेसमेंट पैरामीटर, जैसे पिक-एंड-प्लेस पोजीशन, घटक ओरिएंटेशन और स्पीड प्रोफाइल को परिभाषित और समायोजित करने की अनुमति देता है। यह लचीलापन विशिष्ट PCB लेआउट और घटक आवश्यकताओं से मेल खाने के लिए अनुकूलन को सक्षम बनाता है, प्लेसमेंट सटीकता और उत्पादकता का अनुकूलन करता है।

YSM10 पिक एंड प्लेस मशीन का उपयोग इलेक्ट्रॉनिक्स विनिर्माण उद्योग के भीतर विभिन्न अनुप्रयोगों में किया जाता है, जिनमें शामिल हैं:

• पीसीबी असेंबली: यह स्वचालित पीसीबी असेंबली लाइनों में एक प्रमुख घटक के रूप में कार्य करता है। मशीन PCBs पर इलेक्ट्रॉनिक घटकों के सटीक प्लेसमेंट की सुविधा प्रदान करती है, जो कुशल और सटीक असेंबली प्रक्रियाओं को सुनिश्चित करती है।
• उच्च-मात्रा उत्पादन: YSM10 पिक एंड प्लेस मशीन उच्च-मात्रा उत्पादन रन के लिए उपयुक्त है। इसकी उच्च गति प्लेसमेंट क्षमता और विविध घटकों का कुशल संचालन इसे बड़े पैमाने पर विनिर्माण मांगों को पूरा करने के लिए आदर्श बनाता है।
• सरफेस माउंट टेक्नोलॉजी (SMT) असेंबली: मशीन का उपयोग आमतौर पर सरफेस माउंट टेक्नोलॉजी असेंबली प्रक्रियाओं में किया जाता है। यह SMD घटकों को कुशलता से संभालता है और उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव, दूरसंचार और अन्य इलेक्ट्रॉनिक उपकरणों में पाए जाने वाले घने आबादी वाले घटकों के साथ जटिल PCBs की असेंबली का समर्थन करता है।
• मल्टी-प्रोडक्ट मैन्युफैक्चरिंग: YSM10 पिक एंड प्लेस मशीन मल्टी-प्रोडक्ट मैन्युफैक्चरिंग परिदृश्यों के लिए उपयुक्त है। यह विभिन्न पीसीबी डिजाइनों या उत्पाद वेरिएंट के बीच त्वरित बदलाव की अनुमति देता है, जिससे विविध इलेक्ट्रॉनिक असेंबली का कुशल उत्पादन होता है।
• उच्च-सटीक अनुप्रयोग: मशीन का उपयोग उन अनुप्रयोगों में किया जाता है जिनमें उच्च प्लेसमेंट सटीकता की आवश्यकता होती है, जैसे चिकित्सा उपकरण, एयरोस्पेस इलेक्ट्रॉनिक्स, या उच्च-अंत उपभोक्ता इलेक्ट्रॉनिक्स। यह सटीक घटक संरेखण और प्लेसमेंट सुनिश्चित करता है, जो इन उद्योगों के सख्त गुणवत्ता मानकों को पूरा करता है।

YAMAHA YSM10 पिक एंड प्लेस मशीन PCBs पर इलेक्ट्रॉनिक घटकों की स्वचालित असेंबली में एक महत्वपूर्ण भूमिका निभाती है। यह उच्च गति, सटीक और लचीली प्लेसमेंट क्षमताएं प्रदान करता है, जो कुशल उत्पादन प्रक्रियाओं में योगदान देता है और उच्च गुणवत्ता वाली इलेक्ट्रॉनिक असेंबली सुनिश्चित करता है।

1. YAMAHA पिक एंड प्लेस मशीन पारंपरिक मॉडलों पर 25% या अधिक की गति में वृद्धि करती है और दुनिया की सबसे तेज़ माउंटिंग क्षमता प्राप्त करती है, आदर्श अवधारणा 1-हेड समाधान के आधार पर, जो हेड रिप्लेसमेंट की आवश्यकता के बिना घटकों की एक विस्तृत श्रृंखला को संभालने में सक्षम है, हमने ऊपरी मॉडल Z:LEX YSM20 से विकसित विभिन्न तकनीकों को पेश किया। ऊपरी मॉडल और नई पीढ़ी की सर्वो प्रणाली के समान हल्के और कॉम्पैक्ट यूनिवर्सल टाइप HM (हाई-स्पीड मल्टी) हेड जैसी नवीनतम तकनीक को अपनाकर, पारंपरिक मशीनों (YS12) की तुलना में 1-बीम 1-हेड मशीन क्लास में 25% या अधिक की वृद्धि हासिल की जाती है, जो कंपनी की इष्टतम स्थितियों में 46000 CPH की दुनिया की सबसे तेज़ माउंटिंग क्षमता का एहसास कराती है। साथ ही, यह 03015 (0.3 मिमी x 0.15 मिमी) अल्ट्रा-स्मॉल चिप्स से लेकर 55 मिमी x 100 मिमी और 15 मिमी ऊंचाई के बड़े घटकों तक को संभालने के लिए पर्याप्त बहुमुखी है। इसके अतिरिक्त, YAMAHA पिक एंड प्लेस मशीन स्कैन कैमरे के प्रदर्शन में सुधार करके, हमने उच्च गति माउंटिंग के लिए घटक आकार संगतता की सीमा को 8 मिमी से 12 मिमी तक विस्तारित किया है।
2. उत्पादन स्थल की आवश्यकताओं के अनुसार लचीले ढंग से समायोजित करने के लिए मापनीयता sATS15 सहित चयन के लिए कई विकल्प उपलब्ध हैं, एक स्वचालित प्रतिस्थापन प्रकार ट्रे घटक आपूर्ति डिवाइस, ANC, एक ऑटो नोजल स्टेशन जो स्वचालित रूप से नोजल बदल सकता है, मल्टी कैमरा जो 6.5 मिमी से अधिक ऊंचाई या 12 मिमी वर्ग से अधिक आकार के घटकों को उच्च गति और उच्च परिशुद्धता पर पहचानता है। टेप फीडर को YS श्रृंखला में उपयोग किए जाने वाले इलेक्ट्रिक इंटेलिजेंट फीडर SS फीडर और ZS फीडर द्वारा समर्थित है।
3. टेबल उत्पादन के लिए प्रदान करने के लिए बढ़ी हुई कार्यक्षमता Z:TA-R YSM40R और Z:LEX YSM20 की शीर्ष मशीनों की सामान्य कार्यक्षमताओं के एकीकरण के कारण पिकअप और पहचान त्रुटियों को दबा दिया जाता है, साथ ही मशीन बंद होने में नुकसान कम हो जाता है, जो स्वचालित रूप से घटक डेटा बनाने और ट्रैक करने के लिए e-Vision के साथ है, स्मार्ट रिकॉग्निशन जटिल आकृतियों से आसानी से घटक डेटा बनाने के लिए।
