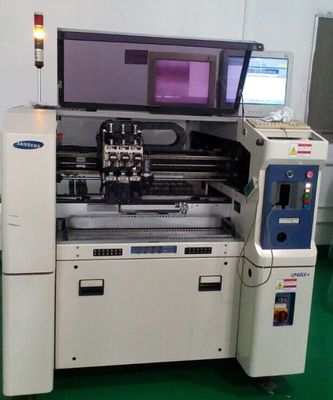

एसएमटी हाई स्पीड सैमसंग सीपी45 पिक एंड प्लेस मशीन
एसएमटी हाई स्पीड सैमसंग सीपी45 पिक एंड प्लेस मशीन
ब्रांड नाम
SAMSUNG
Product Model
CP40 CP45
प्रमाणपत्र
CE
Country Of Origin
दक्षिण कोरिया
एमओक्यू
1pcs
Unit Price
विनिमय योग्य
भुगतान विधि
टी/टी, वेस्टर्न यूनियन, पेपैल, क्रेडिट कार्ड
आपूर्ति क्षमता
प्रति सप्ताह 20 सेट
उत्पाद का विवरण
प्रमुखता देना:
CP45NEO पिक एंड प्लेस मशीन
,पिक एंड प्लेस मशीन सैमसंग CP45
,पीसीबी प्लेसमेंट एसएमटी असेंबली मशीन
Product Name:
प्रयुक्त एसएमटी पिक एंड प्लेस मशीन CP40 CP45
Model:
CP40 CP45 CP45FV CP45NEO
Placement Heads:
3/6 सिर
Condition:
प्रयुक्त
Warranty:
तीन महीने
After Warranty Service:
वीडियो तकनीकी सहायता, ऑनलाइन सहायता, स्पेयर पार्ट
Usuage:
पीसीबी प्लेसमेंट
Shipment:
समय पर शिपमेंट
उत्पाद का वर्णन
Detailed Specifications And Features
प्रयुक्त SMT सैमसंग CP40 CP45 CP45FV CP45NEOपिक एंड प्लेस मशीन
The Samsung CP45 pick and place machine is an advanced equipment used in the electronics manufacturing industry for high-speed and accurate placement of surface mount components onto printed circuit boards (PCBs)यह कार्यक्षमता और सुविधाओं की एक विस्तृत श्रृंखला प्रदान करता है जो प्लेसमेंट सटीकता, गति और बहुमुखी प्रतिभा को बढ़ाते हैं।
उत्पाद विवरण:
1सैमसंग पिक एंड प्लेस मशीन
2सीपी श्रृंखला
3. माउंटिंग गतिः लगभग 8000-13000CPH
4फ़ीडरः 100 पीसी 8 मिमी फ़ीडर
5लागू घटकः एसओपी, आईसी, बीजीए, 0402 0603 0805 1206...
6नोजल का प्रकार: N, TN और CN श्रृंखला, जैसे TN/CN030 040 065...
7मशीन प्रणालीः विंडोज
8बिजली की आपूर्तिः 220/110V
कार्यक्षमताः
1घटक प्लेसमेंटः सैमसंग CP45 पिक एंड प्लेस मशीन पीसीबी पर सतह माउंट घटकों के सटीक प्लेसमेंट में माहिर है।यह उन्नत दृष्टि प्रणालियों और रोबोटिक बाहों का उपयोग करता है ताकि फीडर से घटकों को सटीक रूप से उठाया जा सके और उन्हें पीसीबी पर निर्दिष्ट स्थानों पर रखा जा सके.
2. उच्च गति से प्लेसमेंटः मशीन उच्च गति से काम करने में सक्षम है, जिससे घटकों की तेजी से और कुशल प्लेसमेंट सुनिश्चित होती है। इसमें कई प्लेसमेंट हेड और एक मजबूत कन्वेयर सिस्टम है,तेजी से टर्नओवर समय और उत्पादन दक्षता में सुधार करने में सक्षम.
3. घटक संगतताः सैमसंग CP45 पिक एंड प्लेस मशीन सतह माउंट घटकों की एक विस्तृत श्रृंखला का समर्थन करती है, जिसमें प्रतिरोधक, कैपेसिटर, एकीकृत सर्किट (आईसी),बॉल ग्रिड एरे (बीजीए)यह विभिन्न घटक आकारों और प्रकारों को समायोजित करता है, जिससे यह विभिन्न पीसीबी असेंबली आवश्यकताओं के लिए उपयुक्त हो जाता है।
4दृष्टि प्रणाली और संरेखण: मशीन उन्नत दृष्टि प्रणाली से लैस है जो सटीक घटक संरेखण और निरीक्षण प्रदान करती है।ये सिस्टम कैमरे और इमेज प्रोसेसिंग एल्गोरिदम का उपयोग करके घटकों की स्थिति और दिशाओं की सटीक पहचान करते हैं, प्लेसमेंट प्रक्रिया के दौरान उचित संरेखण सुनिश्चित करना।
5फीडर लचीलापनः सैमसंग CP45 मशीन विभिन्न प्रकार के फीडर का समर्थन करती है, जिसमें टेप फीडर, स्टिक फीडर और ट्रे फीडर शामिल हैं।यह विभिन्न घटक प्रकारों और पैकेजिंग प्रारूपों के आसान और कुशल हैंडलिंग की अनुमति देता है, ताकि उत्पादन सुचारू और निर्बाध हो सके।
6. बुद्धिमान फीडर प्रबंधन: मशीन में बुद्धिमान फीडर प्रबंधन क्षमताएं हैं। यह स्वचालित रूप से प्रत्येक फीडर में घटक सूची का पता लगा सकती है और ट्रैक कर सकती है,घटकों के उपयोग को अनुकूलित करना और उत्पादन रनों के बीच सेटअप समय को कम करनायह सुविधा उत्पादकता में वृद्धि करती है और परिचालन त्रुटियों को कम करती है।
उपयोग की सीमाः
सैमसंग CP45 पिक एंड प्लेस मशीन पीसीबी असेंबली अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है, जिसमें शामिल हैंः
1. सतह माउंट प्रौद्योगिकी (एसएमटी) असेंबलीः इसका उपयोग सतह माउंट घटकों के साथ पीसीबी के उत्पादन में किया जाता है। मशीन सटीक रूप से पीसीबी पैड पर घटकों को रखती है,सटीक संरेखण और बाद की मिलाप प्रक्रिया के दौरान विश्वसनीय मिलाप कनेक्शन सुनिश्चित करना.
2. प्रोटोटाइप विकास: यह मशीन प्रोटोटाइप विकास और छोटे पैमाने पर उत्पादन के लिए आदर्श है। इसकी लचीलापन और त्वरित सेटअप समय पीसीबी डिजाइनों के तेजी से पुनरावृत्ति और सत्यापन की अनुमति देता है,उत्पाद विकास के कुशल चक्रों को सुविधाजनक बनाना.
3मध्यम से उच्च मात्रा में उत्पादनः सैमसंग सीपी45 मशीन मध्यम से उच्च मात्रा में उत्पादन वातावरण के लिए उपयुक्त है।इसकी उच्च गति वाली प्लेसमेंट क्षमता और कुशल फीडर प्रबंधन बड़ी मात्रा में पीसीबी की तेजी से और विश्वसनीय असेंबली की अनुमति देता है.
4मल्टी-प्रोजेक्ट उत्पादनः यह मशीन मल्टी-प्रोजेक्ट उत्पादन को संभालने में सक्षम है, जहां एक ही उत्पादन रन में विभिन्न पीसीबी डिजाइनों का उत्पादन किया जाता है।यह परियोजनाओं के बीच त्वरित बदलाव प्रदान करता है, डाउनटाइम को कम करने और विविध पीसीबी असेंबली के कुशल उत्पादन की सुविधा।
5ऑटोमोटिव, उपभोक्ता इलेक्ट्रॉनिक्स और दूरसंचार: सैमसंग CP45 पिक एंड प्लेस मशीन विभिन्न उद्योगों में अनुप्रयोग पाती है, जिसमें ऑटोमोटिव, उपभोक्ता इलेक्ट्रॉनिक्स,और दूरसंचारयह इन क्षेत्रों की उच्च गुणवत्ता और विश्वसनीयता की आवश्यकताओं को पूरा करता है, जिससे घटकों का सटीक और सुसंगत प्लेसमेंट सुनिश्चित होता है।
सैमसंग CP45 पिक एंड प्लेस मशीन पीसीबी असेंबली में उच्च गति और सटीक घटक प्लेसमेंट के लिए उन्नत कार्यक्षमता प्रदान करती है।यह इलेक्ट्रॉनिक्स विनिर्माण प्रक्रिया में एक महत्वपूर्ण भूमिका निभाता है, इलेक्ट्रॉनिक उत्पादों के कुशल उत्पादन और विश्वसनीय प्रदर्शन को सुनिश्चित करता है।
उत्पादन विनिर्देश
| मॉडल | CP40 | CP45FV | CP45NEO |
| विनिर्माण वर्ष | लगभग 2000 | सन् 2004 के आसपास | २००६ के आसपास |
| प्लेसमेंट हेड | 3 | 6 | 6 |
| घुड़सवार गति | 8000CPH | 12000CPH | 13000CPH |
| स्पेयर पार्ट | सैन्यो मोटर | सैन्यो मोटर | पैनासोनिक मोटर |
| फीडर स्लॉट | 108 | 108 | 108 |
| कैमरा | दृष्टि कैमरा+उड़ान कैमरा+मार्क कैमरा | ||
| विद्युत आपूर्ति | 220 वोल्ट | ||
| मशीन का वजन | 1600 किलो | ||
| पैकेज का आयाम | 1650x1540x1420CM | ||
उत्पाद प्रदर्शनी
संबंधित उत्पाद
हमारे पास फुजी, जुकी, सैमसंग, यामाहा, पैनासोनिक आदि के लिए एसएमटी पिक एंड प्लेस मशीन की पूरी श्रृंखला है।
फीडर, नोजल, एसएमटी पिक एंड प्लेस मशीन, पीसीबी कन्वेयर,
सिलेंडर, और कंपन फीडर, कुछ भी आप की जरूरत है, बस मुझे बताओ!
मुख्य ब्रांड है फुजी यामाहा सैमसंग पैनासोनिक सोनी भारी मशीन
1. एसएमटी स्नेहन तेल
2. एसएमटी भागों
3नोजल और फीडर
4. एसएमटी बेल्ट और मशीन में अन्य भागों
