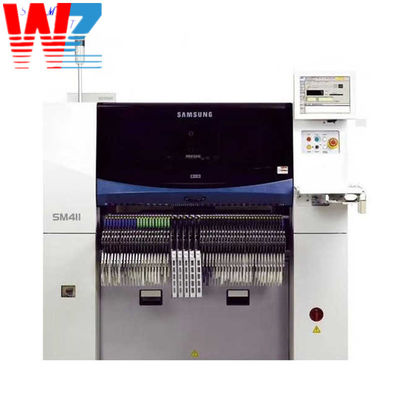

SMT पीसीबी असेंबली लाइन SM411 हानवा सैमसंग पिक एंड प्लेस मशीन

The SM411 pick and place machine is an advanced equipment used in the electronics manufacturing industry for high-speed and accurate placement of surface mount components onto printed circuit boards (PCBs)यह कार्यक्षमता और सुविधाओं की एक विस्तृत श्रृंखला प्रदान करता है जो प्लेसमेंट सटीकता, गति और बहुमुखी प्रतिभा को बढ़ाता है।

• घटक प्लेसमेंटः SM411 पिक एंड प्लेस मशीन पीसीबी पर सतह माउंट घटकों के सटीक प्लेसमेंट में माहिर है।यह उन्नत दृष्टि प्रणालियों और रोबोटिक बाहों का उपयोग फीडर से घटकों को सटीक रूप से चुनने और उन्हें पीसीबी पर निर्दिष्ट स्थानों पर रखने के लिए करता है.
• उच्च-गति प्लेसमेंटः यह मशीन उच्च गति से काम करने में सक्षम है, जिससे घटकों की तेजी से और कुशल प्लेसमेंट सुनिश्चित होती है। इसमें कई प्लेसमेंट हेड और एक मजबूत कन्वेयर सिस्टम है,तेजी से टर्नओवर समय और उत्पादन दक्षता में सुधार करने में सक्षम.
• घटक संगतताः SM411 पिक एंड प्लेस मशीन सतह माउंट घटकों की एक विस्तृत श्रृंखला का समर्थन करती है, जिसमें प्रतिरोधक, संधारित्र, एकीकृत सर्किट (आईसी), बॉल ग्रिड सरणी (बीजीए),क्वाड फ्लैट लीड-फ्री (QFN)यह विभिन्न घटक आकारों और प्रकारों को समायोजित करता है, जिससे यह विभिन्न पीसीबी असेंबली आवश्यकताओं के लिए उपयुक्त हो जाता है।
• दृष्टि प्रणाली और संरेखण: मशीन उन्नत दृष्टि प्रणाली से लैस है जो सटीक घटक संरेखण और निरीक्षण प्रदान करती है।ये सिस्टम कैमरे और इमेज प्रोसेसिंग एल्गोरिदम का उपयोग करके घटकों की स्थिति और दिशाओं की सटीक पहचान करते हैं, प्लेसमेंट प्रक्रिया के दौरान उचित संरेखण सुनिश्चित करना।
• फीडर लचीलापनः SM411 मशीन विभिन्न प्रकार के फीडर का समर्थन करती है, जिसमें टेप फीडर, स्टिक फीडर और ट्रे फीडर शामिल हैं।यह विभिन्न घटक प्रकारों और पैकेजिंग प्रारूपों के आसान और कुशल हैंडलिंग की अनुमति देता है, ताकि उत्पादन सुचारू और निर्बाध हो सके।
• बुद्धिमान फीडर प्रबंधनः मशीन में बुद्धिमान फीडर प्रबंधन क्षमताएं हैं। यह स्वचालित रूप से प्रत्येक फीडर में घटक सूची का पता लगा सकती है और ट्रैक कर सकती है,घटकों के उपयोग को अनुकूलित करना और उत्पादन रनों के बीच सेटअप समय को कम करनायह सुविधा उत्पादकता में वृद्धि करती है और परिचालन त्रुटियों को कम करती है।

SM411 पिक एंड प्लेस मशीन पीसीबी असेंबली अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है, जिसमें शामिल हैंः

• सतह माउंट प्रौद्योगिकी (एसएमटी) असेंबलीः इसका उपयोग सतह माउंट घटकों के साथ पीसीबी के उत्पादन में किया जाता है। मशीन सटीक रूप से पीसीबी पैड पर घटकों को रखती है,सटीक संरेखण और बाद की मिलाप प्रक्रिया के दौरान विश्वसनीय मिलाप कनेक्शन सुनिश्चित करना.
• प्रोटोटाइप विकास: यह मशीन प्रोटोटाइप विकास और छोटे पैमाने पर उत्पादन के लिए आदर्श है। इसकी लचीलापन और त्वरित सेटअप समय पीसीबी डिजाइनों के तेजी से पुनरावृत्ति और सत्यापन की अनुमति देता है,उत्पाद विकास के कुशल चक्रों को सुविधाजनक बनाना.
• मध्यम से उच्च मात्रा में उत्पादनः SM411 मशीन मध्यम से उच्च मात्रा में उत्पादन वातावरण के लिए उपयुक्त है।इसकी उच्च गति वाली प्लेसमेंट क्षमता और कुशल फीडर प्रबंधन बड़ी मात्रा में पीसीबी की तेजी से और विश्वसनीय असेंबली की अनुमति देता है.
• मल्टी-प्रोजेक्ट प्रोडक्शन: यह मशीन मल्टी-प्रोजेक्ट प्रोडक्शन को संभालने में सक्षम है, जहां एक ही उत्पादन रन में विभिन्न पीसीबी डिजाइनों का उत्पादन किया जाता है। यह परियोजनाओं के बीच त्वरित बदलाव प्रदान करता है,डाउनटाइम को कम करना और विविध पीसीबी असेंबली के कुशल उत्पादन को सुविधाजनक बनाना।
• ऑटोमोटिव, उपभोक्ता इलेक्ट्रॉनिक्स और दूरसंचारः SM411 पिक एंड प्लेस मशीन ऑटोमोटिव, उपभोक्ता इलेक्ट्रॉनिक्स और दूरसंचार सहित विभिन्न उद्योगों में अनुप्रयोग पाती है.यह इन क्षेत्रों की उच्च गुणवत्ता और विश्वसनीयता की आवश्यकताओं को पूरा करता है, जिससे घटकों की सटीक और सुसंगत प्लेसमेंट सुनिश्चित होती है।

SM411 पिक एंड प्लेस मशीन पीसीबी असेंबली में उच्च गति और सटीक घटक प्लेसमेंट के लिए उन्नत कार्यक्षमता प्रदान करती है। यह इलेक्ट्रॉनिक्स विनिर्माण प्रक्रिया में एक महत्वपूर्ण भूमिका निभाता है,इलेक्ट्रॉनिक उत्पादों के कुशल उत्पादन और विश्वसनीय प्रदर्शन को सुनिश्चित करना.

उच्च गति लचीला माउंटर

As a general component placer whose vision system is reinforced based on the platform of the SM471 high speed chip shooter and whose chip placement speed is the highest among the same class component placers, SM481 ने 39,000 CPH की चिप प्लेसमेंट गति हासिल की, जो उसी वर्ग के घटक प्लेसर्स में सबसे अधिक है,एक गैन्ट्री और दस धुरी के साथ-साथ नई उड़ान दृष्टि के साथ एक सिर लागू करके और पिकअप और प्लेसमेंट गति को अधिकतम करकेइसके अतिरिक्त, यह 0402 ((01005 इंच) चिप्स और 42 मिमी आईसी तक लागू होता है।इसमें उच्च गति और उच्च परिशुद्धता वाले विद्युत संचालित फीडरों को लागू करके वास्तविक उत्पादकता और प्लेसमेंट गुणवत्ता में सुधार हुआ हैइसके अतिरिक्त, चूंकि इसे एसएम श्रृंखला के वायवीय फीडरों के साथ संगत होने के लिए डिज़ाइन किया गया है, इसलिए यह ग्राहक के संचालन की सुविधा को अधिकतम करता है।

• 39,000 सीपीएच ((सर्वोत्तम)
• 1 गैन्ट्री x 10 स्पिंडल/हेड
• लागू भागोंः 0402 ((01005 इंच) ~ 42mm ((H15mm)
• लागू पीसीबीः 460 ((L) x 400 ((W) ((स्टैंडर्ड)
• अधिकतम 740 ((L) x 460 ((W) ((विकल्प)
• उच्च गति, उच्च परिशुद्धता और विद्युत संचालित फीडर
  • स्वचालित पिकअप स्थिति संरेखण कार्य
  • एसएम वायवीय फीडर के साथ संगत
• नई वैक्यूम प्रणाली और अनुकूलित पिकअप/प्लेसमेंट मोशन
• SMART फीडर
  • दुनिया का पहला ऑटो लोडिंग और ऑटो स्प्लेसिंग
• अपने व्यवसाय में ताजा ऊर्जा
• एक नई वैक्यूम प्रणाली लागू करता है
• जुलाई, 2013

उन्नत उच्च गति लचीला माउंटर

भाग ध्रुवीयता मान्यता बीजीए और सीएसपी मान्यता

एक ही वर्ग चिप प्लेसर्स के बीच उच्चतम प्लेसमेंट गति का एहसास 10 धुरी के साथ-साथ अनुकूलित पिकअप / प्लेसमेंट गति के साथ एक नया फ्लाइंग हेड तंत्र लागू करके

चूंकि यह अपनी मूल ऑन-द-फ्लाई छवि पहचान तकनीक को लागू करके भाग पिकअप के बाद रुकने के बिना भाग पहचान की अनुमति देता है,SM481 मॉडल पिकअप स्थिति और प्लेसमेंट स्थिति के बीच जाने के समय को कम करके और पहचान समय को लगभग शून्य तक कम करके भाग प्लेसमेंट गति को अधिकतम करता है.

39,000 सीपीएच की सुपर-हाई प्लेसमेंट गति का एहसास करता है

स्थान सटीकता सुधार प्रणाली

चिप ±50μm ((Cpk ≥1.0)

हाल ही में उन्नत प्लेसमेंट प्रेसिजन कैलिब्रेशन सिस्टम स्वचालित रूप से पिकअप पॉइंट ऑफसेट, हेड ऑफसेट, सी/वी ऑफसेट आदि की जांच और सुधार करता है ताकि विश्वसनीय भाग प्लेसमेंट की अनुमति दी जा सके।

पूर्ण सटीकता ± 50μm ((Cpk 1)

विद्युत चालित उच्च गति और उच्च परिशुद्धता फीडर

विद्युत चालित एस.एम. फीडर

• 0603/2P/4P के एकीकृत उपयोग की अनुमति देता है
• एक समारोह के साथ सुसज्जित एक साथ पिकअप दर में सुधार करने के लिए फीडर के बीच पिकअप स्थिति को स्वचालित रूप से संरेखित करने के लिए।
• भाग आपूर्ति की स्थिरता में सुधार के लिए विभिन्न भाग आपूर्ति गति सेट करने में सक्षम।
• ऑटोमैटिक फीडिंग पिच रिकग्निशन फंक्शन

एसएम वायवीय फीडर के साथ संगत

SM स्मार्ट फीडर

• ऑटो स्प्लेसिंग और ऑटो लोडिंग कार्यों से लैस दुनिया का पहला फीडर
  • सामान्यतः हाथ से किए जाने वाले भाग रील प्रतिस्थापन के लिए स्प्लिसिंग प्रक्रिया को स्वचालित करके कार्य सुविधा और वास्तविक उत्पादकता को अधिकतम करता है।

• वायवीय पथ के अनुकूलन के कारण भागों के स्थान की न्यूनतम देरी
• एक वैक्यूम पंप लागू करके स्थिर भाग पिकअप और कम से कम हवा की खपत का एहसास होता है

भागों और पीसीबी के लिए प्रवर्धित प्रयोज्यता

एक नई प्रकाश व्यवस्था लागू करता है

• 0402 ((01005 इंच) से 42 मिमी ((H15 मिमी) तक के भागों के साथ-साथ BGA/CSP भागों पर लागू
• एलईडी और डिस्प्ले पर लागू लंबे बोर्डों के लिए अधिकतम 740 ((L) x 460 ((W) पीसीबी पर लागू
• क्रमशः बाईं और दाईं ओर एक विश्वासपात्र कैमरे से लैस होने से पूरे पिकअप स्थिति की स्वचालित मान्यता का समर्थन करता है

बीजीए, सीएसपी आदि सहित विषम आकार के भागों पर तीन-चरण प्रकाश व्यवस्था ((साइड, कोएक्सियल और बाहरी प्रकाश व्यवस्था) लागू करके लागू करने की क्षमता को बढ़ाया गया।
