हानवा सैमसंग SMT चिप माउंटर DECAN S1 S2 पिक एंड प्लेस मशीन

उत्पादों

हानवा सैमसंग SMT चिप माउंटर DECAN S1 S2 पिक एंड प्लेस मशीन

एमओक्यू:	1pcs
कीमत:	विनिमय योग्य
मानक पैकेजिंग:	1. फोम प्रोटेक्ट के साथ कार्टन बॉक्स 2. आपके ऑर्डर के अनुसार
वितरण अवधि:	3-5 दिन
भुगतान विधि:	एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति क्षमता:	2000 टुकड़ा / टुकड़े प्रति सप्ताह

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस

दक्षिण कोरिया

ब्रांड नाम

SAMSUNG

मॉडल संख्या

एस1 एस2

उत्पाद का नाम:

सैमसंग हनवा डेक्कन एस1 एस2 पिक एंड प्लेस मशीन

ब्रांड नाम:

samsung hanwha

मॉडल:

डेक्कन एस1 एस2

प्रमुख घटक:

हनवा डेक्कन एस1

मॉडल संख्या:

डेक्कन एस1 एस2

पीसीबी आकार:

L510xW460mm

स्पिंडल की संख्या:

10 स्पिंडल x 1 गैन्ट्री

पीसीबी मोटाई (मिमी):

0.38 ~ 4.2

उच्च गति:

92,000 सीपीएच(एचएस10 हेड)

वजन (किग्रा):

1,600

प्रमुखता देना:

हानवा सैमसंग एसएमटी चिप माउंटर

DECAN S1 SMT चिप माउंटर

श्रीमती पिक एंड प्लेस मशीन

उत्पाद का वर्णन

SMT पिक एंड प्लेस मशीन SAMSUNG Hanwha DECAN S1 S2

The DECAN S1 and S2 pick and place machines are advanced equipment used in the electronics manufacturing industry for high-speed and accurate placement of surface mount components onto printed circuit boards (PCBs)वे कार्यक्षमता और सुविधाओं की एक विस्तृत श्रृंखला प्रदान करते हैं जो प्लेसमेंट सटीकता, गति और बहुमुखी प्रतिभा को बढ़ाते हैं।

कार्यक्षमताः

1घटक प्लेसमेंटः डेकन एस1 और एस2 पिक एंड प्लेस मशीन पीसीबी पर सतह माउंट घटकों के सटीक प्लेसमेंट में विशेषज्ञ हैं।वे उन्नत दृष्टि प्रणालियों और रोबोटिक बाहों का उपयोग कर फीडर से सटीक रूप से घटकों को चुनते हैं और उन्हें पीसीबी पर निर्दिष्ट स्थानों पर रखते हैं.

2उच्च गति से प्लेसमेंटः मशीनें उच्च गति से काम करने में सक्षम हैं, जिससे घटकों का तेजी से और कुशलता से प्लेसमेंट सुनिश्चित होता है। इनमें कई प्लेसमेंट हेड और एक मजबूत कन्वेयर सिस्टम होता है।तेजी से टर्नओवर समय और उत्पादन दक्षता में सुधार करने में सक्षम.

3घटक संगतताः डेकन एस 1 और एस 2 पिक एंड प्लेस मशीनें प्रतिरोधकों, संधारित्रों, एकीकृत सर्किट (आईसी) सहित सतह माउंट घटकों की एक विस्तृत श्रृंखला का समर्थन करती हैं,बॉल ग्रिड एरे (बीजीए)वे विभिन्न घटक आकारों और प्रकारों को समायोजित करते हैं, जिससे वे विभिन्न पीसीबी असेंबली आवश्यकताओं के लिए उपयुक्त होते हैं।

4विजन सिस्टम और संरेखण: मशीनें उन्नत विजन सिस्टम से लैस हैं जो सटीक घटक संरेखण और निरीक्षण प्रदान करती हैं।ये सिस्टम कैमरे और इमेज प्रोसेसिंग एल्गोरिदम का उपयोग करके घटकों की स्थिति और दिशाओं की सटीक पहचान करते हैं, प्लेसमेंट प्रक्रिया के दौरान उचित संरेखण सुनिश्चित करना।

5फीडर लचीलापन: डेकन एस1 और एस2 मशीनें विभिन्न प्रकार के फीडरों का समर्थन करती हैं, जिनमें टेप फीडर, स्टिक फीडर और ट्रे फीडर शामिल हैं।वे विभिन्न घटक प्रकारों और पैकेजिंग प्रारूपों के आसान और कुशल हैंडलिंग की अनुमति देते हैं, ताकि उत्पादन सुचारू और निर्बाध हो सके।

6. बुद्धिमान फीडर प्रबंधन: मशीनों में बुद्धिमान फीडर प्रबंधन क्षमताएं हैं। वे स्वचालित रूप से प्रत्येक फीडर में घटक सूची का पता लगा सकते हैं और ट्रैक कर सकते हैं,घटकों के उपयोग को अनुकूलित करना और उत्पादन रनों के बीच सेटअप समय को कम करनायह सुविधा उत्पादकता में वृद्धि करती है और परिचालन त्रुटियों को कम करती है।

मॉडल	DECAN S1
संरेखण	फ्लाई कैमरा + फिक्स कैमरा
धुरी की संख्या	10 स्पिंडल x 1 गैन्ट्री
प्लेसमेंट गति	47,000 सीपीएच (सर्वोत्तम)
स्थान की सटीकता	±28μm @ Cpk≥ 1.0
फ्लाई कैमरा	03015 ~ □16mm फिक्स्ड कैमरा	42mm ~ □55mm (MFOV) L55mm ~ L75mm कनेक्टर (MFOV)
अधिकतम ऊंचाई	10 मिमी (फ्लाई), 15 मिमी (फिक्स)
पीसीबी न्यूनतम आकार (मिमी)	50 ((L) x 40 ((W)
पीसीबी अधिकतम आकार (मिमी)	510 ((L) x 510 ((W) विकल्प~ अधिकतम 1,500 ((L) x 460 ((W)
पीसीबी मोटाई (मिमी)	0.38 ~ 4.2
फीडर क्षमता (8 मिमी मानक)	60ea / 56ea (फिक्स्ड फीडरबेस / डॉकिंग कार्ट) 120ea / 112ea (फिक्स्ड फीडरबेस / डॉकिंग कार्ट) - विकल्प
शक्ति	3 चरण AC200 / 208 / 220 / 240 / 380 / 415VMax. 3.5kVA
हवा की खपत	5.0~7.0kgf/cm250Nl/min (वेक्यूम पंप)
वजन (किलो)	लगभग एक।600
बाहरी आयाम (मिमी)	1,430(L) x 1,740(D) x 1,485(H)

उपयोग की सीमाः

DECAN S1 और S2 पिक एंड प्लेस मशीन पीसीबी असेंबली अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं, जिनमें शामिल हैंः

1. सतह माउंट प्रौद्योगिकी (एसएमटी) असेंबलीः उनका उपयोग सतह माउंट घटकों के साथ पीसीबी के उत्पादन में किया जाता है। मशीनें पीसीबी पैड पर घटकों को सटीक रूप से रखती हैं,सटीक संरेखण और बाद की मिलाप प्रक्रिया के दौरान विश्वसनीय मिलाप कनेक्शन सुनिश्चित करना.

2. प्रोटोटाइप विकासः ये मशीन प्रोटोटाइप विकास और छोटे पैमाने पर उत्पादन के लिए आदर्श हैं। उनकी लचीलापन और त्वरित सेटअप समय पीसीबी डिजाइनों के तेजी से पुनरावृत्ति और सत्यापन की अनुमति देता है,उत्पाद विकास के कुशल चक्रों को सुविधाजनक बनाना.

3मध्यम से उच्च मात्रा में उत्पादनः डेकन एस1 और एस2 मशीनें मध्यम से उच्च मात्रा में उत्पादन वातावरण के लिए उपयुक्त हैं।उनकी उच्च गति से प्लेसमेंट क्षमता और कुशल फीडर प्रबंधन बड़ी मात्रा में पीसीबी की तेजी से और विश्वसनीय असेंबली की अनुमति देता है.

4मल्टी-प्रोजेक्ट उत्पादनः मशीनें मल्टी-प्रोजेक्ट उत्पादन को संभालने में सक्षम हैं, जहां एक ही उत्पादन रन में विभिन्न पीसीबी डिजाइनों का उत्पादन किया जाता है।वे परियोजनाओं के बीच त्वरित बदलाव प्रदान करते हैं, डाउनटाइम को कम करने और विविध पीसीबी असेंबली के कुशल उत्पादन की सुविधा।

5ऑटोमोटिव, उपभोक्ता इलेक्ट्रॉनिक्स और दूरसंचार: डेकन एस1 और एस2 पिक एंड प्लेस मशीनों को ऑटोमोटिव, उपभोक्ता इलेक्ट्रॉनिक्स सहित विभिन्न उद्योगों में अनुप्रयोग मिलते हैं।और दूरसंचारवे इन क्षेत्रों की उच्च गुणवत्ता और विश्वसनीयता की आवश्यकताओं को पूरा करते हैं, जिससे घटकों की सटीक और सुसंगत प्लेसमेंट सुनिश्चित होती है।

डीईसीएएन एस1 और एस2 पिक एंड प्लेस मशीन पीसीबी असेंबली में उच्च गति और सटीक घटक प्लेसमेंट के लिए उन्नत कार्यक्षमता प्रदान करती है।वे इलेक्ट्रॉनिक्स विनिर्माण प्रक्रिया में एक महत्वपूर्ण भूमिका निभाते हैं, इलेक्ट्रॉनिक उत्पादों के कुशल उत्पादन और विश्वसनीय प्रदर्शन को सुनिश्चित करता है।

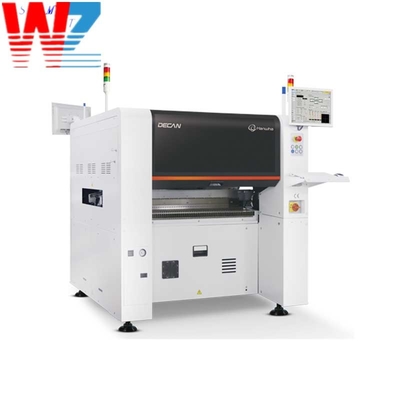

हानवा सैमसंग SMT चिप माउंटर DECAN S1 S2 पिक एंड प्लेस मशीन 0

हानवा सैमसंग SMT चिप माउंटर DECAN S1 S2 पिक एंड प्लेस मशीन 2
