SMT HANWHA SAMSUNG SM481 प्लस पिक एंड प्लेस मशीन सटीक प्लेसमेंट मशीन

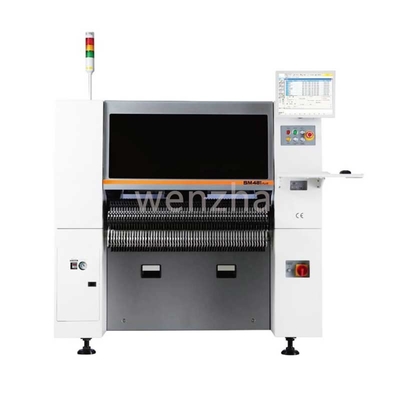

SM481 प्लस पिक एंड प्लेस मशीन
,सैमसंग SM481 पिक एंड प्लेस मशीन
,सैमसंग SM481
हनवा एसएमटी पिक एंड प्लेस मशीन के रूप में जो प्रति हेड 10 स्पिंडल से लैस दो गैन्ट्री के साथ-साथ नए फ्लाइंग विजन को लागू करता है, हनवा एसएमटी पिक एंड प्लेस मशीन 40,000 सी.पी.एच. की चिप माउंटिंग गति का एहसास कराता है, जो एक ही वर्ग के चिप शूटर्स में दुनिया में सबसे अधिक है। इसके अतिरिक्त, यह डिफ़ॉल्ट रूप से 0402 चिप्स से लेकर सबसे बड़े 16 मिमी आईसी तक लागू होता है और एक विद्युत रूप से संचालित उच्च गति और उच्च परिशुद्धता फीडर को लागू करके वास्तविक उत्पादकता और प्लेसमेंट गुणवत्ता को बढ़ाता है। इसके अलावा, इसे ग्राहकों की परिचालन सुविधा को अधिकतम करने के लिए एसएम वायवीय रूप से संचालित फीडर के साथ मिश्रित उपयोग के लिए डिज़ाइन किया गया है।
- 40,000 सी.पी.एच. की सुपर-हाई स्पीड प्लेसमेंट गति का एहसास कराता है
10 स्पिंडल से लैस एक नए फ्लाइंग हेड मैकेनिज्म को अपनाकर एक ही वर्ग के चिप शूटर्स में सबसे अधिक प्लेसमेंट गति का एहसास कराता है। - इलेक्ट्रिकली संचालित उच्च गति और उच्च परिशुद्धता फीडर
इलेक्ट्रिकली संचालित एसएम फीडर
फीडर के बीच पिकअप स्थिति को स्वचालित रूप से संरेखित करने के लिए एक फ़ंक्शन से लैस 0603/2P/4P के एकीकृत उपयोग की अनुमति देता है ताकि एक साथ पिकअप दर में सुधार हो सके। भाग आपूर्ति की स्थिरता में सुधार करने के लिए विभिन्न भाग आपूर्ति गति निर्धारित करने में सक्षम।
40,000 सी.पी.एच.(इष्टतम)
1 गैन्ट्री x 10 स्पिंडल/हेड
लागू पार्ट्स : 0402 ~ 14mm(H 12mm)
लागू पीसीबी : अधिकतम। 460(L) x400(W)(मानक)
अधिकतम। 510(L) x 460(W)(विकल्प)
इलेक्ट्रिकली संचालित उच्च गति और उच्च परिशुद्धता फीडर
एक एसएम वायवीय रूप से संचालित फीडर के साथ मिश्रित उपयोग की अनुमति देता है
स्मार्ट फीडर
| मॉडल का नाम | SM471plus | SM481plus | SM482plus |
|---|---|---|---|
| स्पिंडल | 10 स्पिंडल *2 गैन्ट्री | 10 स्पिंडल *1 गैन्ट्री | 6 स्पिंडल *1 गैन्ट्री |
| प्लेसमेंट गति | 78,000CPH(इष्टतम) | 40,000CPH(इष्टतम) | 30,000CPH(इष्टतम) |
| प्लेसमेंट सटीकता | ±50μm@μ±3σ | ±30μm@μ±3σ | ±30μm@μ±3σ |
| लागू पार्ट्स | 0402 ~ 14mm(H 12mm) | 0402 ~ 42mm(H15mm) | 0402 ~ 55mm(H 15mm) |
| लागू पीसीबी | अधिकतम। 510(L) x 460(W)(मानक) | अधिकतम। 460(L) x400(W)(मानक) | अधिकतम। 460(L) x400(W)(मानक) |
| अधिकतम। 610(L) x 460(W)(विकल्प) | अधिकतम। 1500(L) x 460(W)(विकल्प) | अधिकतम। 1200(L) x 510(W)(विकल्प) | |
| आयाम(मिमी) | 1650*1690*1458 | 1650*1680*1530 | 1650*1680*1458 |
SM482PLUS, Techwin द्वारा पेटेंट की गई ऑन-द-फ्लाई रिकॉग्निशन तकनीक को लागू करके, क्रमशः 40,000CPH और QFP को 1.1 सेकंड प्रति सेकंड की उच्च गति से चिप्स का प्लेसमेंट कर सकता है (प्रत्येक इष्टतम गति पर), जो सभी मध्यम गति वाले घटक प्लेसर्स में सबसे अधिक गति पर घटक प्लेसमेंट को सक्षम बनाता है।
10 नोजल वाले हाई-स्पीड पियानो हेड वाली एक-गैन्ट्री संरचना के साथ, मशीन को मशीन के एक तरफ का उपयोग करके न्यूनतम जनशक्ति के साथ संचालित किया जा सकता है।
1,500 मिमी तक की लंबाई वाले लंबे बोर्डों का उत्पादन करने में सक्षम होने के कारण, मशीन एसएम श्रृंखला घटक प्लेसर्स में सबसे बड़े पीसीबी के लिए अपनी प्रयोज्यता का दावा करती है।
- 1. यदि मशीन प्राप्त करने के बाद कोई समस्या है, तो मैं क्या कर सकता हूँ?
मशीन वारंटी अवधि में आपको मुफ्त पुर्जे भेजें। - 2. MOQ?
1 सेट मशीन, मिश्रित आदेश का भी स्वागत है। - 3. मैं आपसे यह मशीन कैसे खरीद सकता हूँ? (बहुत आसान और लचीला!)
ए. इस उत्पाद के बारे में हमसे ऑनलाइन या ई-मेल द्वारा परामर्श करें।
बी. अंतिम मूल्य, शिपिंग, भुगतान विधियों और अन्य शर्तों पर बातचीत करें और पुष्टि करें।
सी. आपको प्रोफार्मा चालान भेजें और अपने ऑर्डर की पुष्टि करें।
डी. प्रोफार्मा चालान पर रखे गए तरीके के अनुसार भुगतान करें।
ई. आपके पूर्ण भुगतान की पुष्टि करने के बाद हम आपके ऑर्डर को प्रोफार्मा चालान के संदर्भ में तैयार करते हैं।
और शिपिंग से पहले 100% गुणवत्ता जांच।
एफ. हवा या समुद्र के द्वारा अपना ऑर्डर भेजें।
हमारी कंपनी विभिन्न प्रकार के उत्पाद प्रदान करती है। उच्च गुणवत्ता और अनुकूल कीमत।
हमें आपकी पूछताछ प्राप्त करने में खुशी हो रही है और हम जल्द से जल्द वापस आएंगे।
हम प्रबंधन के लिए "गुणवत्ता पहले, सेवा पहले, निरंतर सुधार और
ग्राहकों को पूरा करने के लिए नवाचार" और गुणवत्ता उद्देश्य के रूप में "शून्य दोष, शून्य शिकायतें" के सिद्धांत का पालन करते हैं। टी
o हमारी सेवा को परिपूर्ण करने के लिए, हम उचित मूल्य पर अच्छी गुणवत्ता वाले उत्पाद प्रदान करते हैं।
एसएमटी मशीनें और संबंधित उत्पाद:
1. एसएमटी उपकरण और सहायक उपकरण, नोजल, फीडर, फीडर पार्ट्स, कटर, फिल्टर, गाइड, टेप, मोटर, बेल्ट, सिलेंडर, एसएमटी ग्रीस/लुब्रिकेंट, टीएचके ग्रीस गन, बेयरिंग, एसएमडी पार्ट्स काउंटर, सेंसर आदि।
2. फुजी, जुकी, यामाहा, सैमसंग, सीमेंस, के लिए नोजल और फीडर और उनके पार्ट्स, ..., उन सभी के पास बड़ा स्टॉक है।
3. हम इस्तेमाल की गई एसएमटी मशीन बेचते और रीसायकल करते हैं
-
