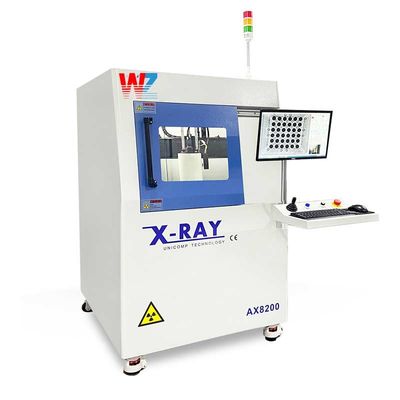

स्वचालित एसएमटी पीसीबी असेंबली मशीन एक्स रे निरीक्षण एक्स रे मशीन

एसएमटी 99.9% सटीकता एसएमटी पीसीबी एक्स-रे निरीक्षण उपकरण एलईडी टीवी उत्पाद लाइन के लिए एक्स-रे मशीन

पीसीबी एक्स-रे निरीक्षण एक ऐसी मशीन है जिसका उपयोग प्रिंटेड सर्किट बोर्ड (पीसीबी) के विनाशकारी परीक्षण और निरीक्षण के लिए किया जाता है।यह पीसीबी पर इलेक्ट्रॉनिक घटकों और मिलाप जोड़ों में प्रवेश करने के लिए एक्स-रे का उपयोग करता है, आंतरिक संरचना का विस्तृत अवलोकन प्रदान करता है और किसी भी दोष या दोष की पहचान करता है।

पीसीबी एक्स-रे निरीक्षण के कार्य सिद्धांत में निम्नलिखित चरण शामिल हैंः

1तैयारीः पीसीबी को निरीक्षण कक्ष के भीतर एक चल मंच या कन्वेयर बेल्ट पर रखा जाता है। कोई भी सुरक्षात्मक कवर या घटक जो एक्स-रे प्रवेश को बाधित कर सकते हैं, हटा दिए जाते हैं।

2एक्स-रे स्रोतः मशीन में एक एक्स-रे ट्यूब होती है जो एक्स-रे की एक नियंत्रित मात्रा उत्सर्जित करती है। पीसीबी सामग्री के घनत्व और मोटाई के आधार पर एक्स-रे ऊर्जा स्तर को समायोजित किया जा सकता है।

3एक्स-रे स्कैनिंगः एक्स-रे स्रोत पीसीबी की ओर निर्देशित है, और एक्स-रे घटकों और सोल्डर जोड़ों के माध्यम से गुजरते हैं।पीसीबी में प्रवेश करने वाली एक्स-रे एक डिजिटल डिटेक्टर प्रणाली द्वारा कैप्चर की जाती हैं.

4. छवि निर्माण: कैप्चर किए गए एक्स-रे सिग्नल को मशीन के सॉफ्टवेयर एल्गोरिथ्म द्वारा पीसीबी की आंतरिक संरचना की विस्तृत छवि बनाने के लिए संसाधित किया जाता है। सॉफ्टवेयर कंट्रास्ट को बढ़ाता है,तेजता, और बेहतर विश्लेषण के लिए एक्स-रे छवि का संकल्प।

5दोष का पता लगानाः किसी भी दोष या दोष का पता लगाने के लिए सॉफ्टवेयर द्वारा एक्स-रे छवि का विश्लेषण किया जाता है। इनमें मिलाप की समस्याएं, मिलाप जोड़ों में रिक्त स्थान या दरारों की उपस्थिति शामिल हो सकती है,घटकों का गलत संरेखण, विद्युत शॉर्ट सर्किट, या खुले सर्किट।

6निरीक्षण विश्लेषणः निरीक्षण के परिणाम ऑपरेटर या तकनीशियन के मूल्यांकन के लिए एक मॉनिटर पर प्रदर्शित किए जाते हैं।सॉफ्टवेयर घटक आयामों के सटीक विश्लेषण के लिए माप उपकरण प्रदान कर सकता है, दूरी, और कोण।

पीसीबी एक्स-रे निरीक्षण के विभिन्न उद्योगों में अनुप्रयोगों की एक विस्तृत श्रृंखला है, जिनमें शामिल हैंः

1इलेक्ट्रॉनिक्स विनिर्माणः इसका उपयोग पीसीबी पर इलेक्ट्रॉनिक घटकों के उचित कनेक्शन और संरेखण को सुनिश्चित करते हुए, सोल्डर जोड़ों की अखंडता का निरीक्षण करने के लिए गुणवत्ता नियंत्रण प्रक्रिया के दौरान किया जाता है।

2विफलता विश्लेषणः उत्पाद की विफलता या खराबी के मामले में, एक्स-रे निरीक्षण आंतरिक संरचनाओं की जांच करके मूल कारण की पहचान करने और किसी भी विनिर्माण दोष का पता लगाने में मदद करता है।जैसे कि रिक्त स्थान, दरारें, या विच्छेदन।

3नकली का पता लगाना: एक्स-रे निरीक्षण से नकली इलेक्ट्रॉनिक घटकों की तुलना वास्तविक घटकों के साथ की जा सकती है।इस प्रकार इलेक्ट्रॉनिक उपकरणों में नकली भागों के उपयोग को रोकना.

4अनुसंधान एवं विकासः पीसीबी एक्स-रे निरीक्षण का प्रयोग अनुसंधान एवं विकास प्रयोगशालाओं में भी नई सामग्रियों का विश्लेषण करने, नई मिलाप तकनीकों का मूल्यांकन करने,और बेहतर प्रदर्शन और विश्वसनीयता के लिए पीसीबी डिजाइन अनुकूलित.

परिचय
एक्स-रे एक उच्च ऊर्जा इलेक्ट्रॉनों को उत्पन्न करने के लिए एक कैथोड किरण ट्यूब का उपयोग करता है धातु लक्ष्य के साथ टकराने के लिए। टक्कर की प्रक्रिया के दौरान, इलेक्ट्रॉनों के अचानक मंदी के कारण,खोया गतिज ऊर्जा एक्स-रे के रूप में जारी किया जाएगा. नमूना की स्थिति के लिए जो कि उपस्थिति से पता नहीं लगाया जा सकता है,एक्स-रे विभिन्न घनत्व के पदार्थों में प्रवेश करने के बाद प्रकाश तीव्रता के परिवर्तन का उपयोग प्रकाश तीव्रता के परिवर्तन को रिकॉर्ड करने के लिए किया जाता हैविश्लेषणात्मक पदार्थ को नष्ट करते समय विश्लेषणात्मक पदार्थ के अंदर समस्याग्रस्त क्षेत्र का निरीक्षण करें।

एक्स-रे उपकरण का पता लगाने का सिद्धांत क्या है?
एक्स-रे उपकरण का पता लगाने का सिद्धांत मूल रूप से एक्स-रे प्रोजेक्शन माइक्रोस्कोप है।एक्स-रे उत्सर्जन ट्यूब परीक्षण नमूना के माध्यम से एक्स-रे उत्पन्न करता है (जैसे पीसीबी बोर्ड), SMT, आदि), और फिर नमूना सामग्री के घनत्व और परमाणु भार के अनुसार, और एक्स-रे भी छवि रिसीवर पर एक छवि का उत्पादन करने के लिए अलग अवशोषण राशि होगी।मापा workpiece के घनत्व एक्स-रे की तीव्रता निर्धारित करता है, और घनत्व जितना अधिक होगा, छाया उतनी ही अंधेरी होगी। एक्स-रे ट्यूब जितनी करीब होगी, छाया उतनी ही बड़ी होगी, और इसके विपरीत, छाया उतनी ही छोटी होगी, जो ज्यामितीय आवर्धन का सिद्धांत है।बेशक, एक्स-रे की तीव्रता पर न केवल वर्कपीस का घनत्व प्रभाव पड़ता है,लेकिन यह भी एक्स-रे की तीव्रता कंसोल पर बिजली की आपूर्ति के वोल्टेज और वर्तमान के माध्यम से समायोजित किया जा सकता हैऑपरेटर छवि स्थिति के अनुसार छवि स्थिति को स्वतंत्र रूप से समायोजित कर सकता है, जैसे कि छवि का प्रदर्शन आकार, छवि की चमक और कंट्रास्ट, आदि।और यह भी स्वतंत्र रूप से समायोजित कर सकते हैं और स्वचालित नेविगेशन समारोह के माध्यम से workpiece के हिस्से का पता लगाने.

निष्कर्ष के रूप में, पीसीबी एक्स-रे निरीक्षण पीसीबी के विनाशकारी निरीक्षण के लिए एक्स-रे तकनीक, इमेजिंग सॉफ्टवेयर और विश्लेषण उपकरण का एक संयोजन का उपयोग करता है। यह गुणवत्ता सुनिश्चित करने में मदद करता है,विश्वसनीयता, और इलेक्ट्रॉनिक उत्पादों के प्रदर्शन, और इलेक्ट्रॉनिक्स विनिर्माण उद्योग में एक आवश्यक उपकरण है।

विशेषताएं:
यह उपकरण लागत प्रभावी है और एन्हांसर्स और हाई डेफिनिशन एफपीडी के लचीले चयन का समर्थन करता है।
उच्च परिभाषा वास्तविक समय इमेजिंग के लिए प्रणाली में 600X आवर्धन है
उपयोगकर्ता के अनुकूल इंटरफ़ेस, विभिन्न कार्य और ग्राफिक परिणामों के लिए समर्थन
समर्थन वैकल्पिक सीएनसी उच्च गति आंदोलन स्वचालित माप समारोह

मानक विन्यास
●4/2 (वैकल्पिक 6 इंच) इमेज इंटिप्लीफायर और मेगापिक्सल डिजिटल कैमरा;
● 90KV/100KV-5 माइक्रोन एक्स-रे स्रोत;
●सिंपल माउस क्लिक ऑपरेशन लिखने के लिए डिटेक्शन प्रोग्राम;
●उच्च पता लगाने की दोहराव;
अधिक या कम 60 डिग्री का रोटेशन और झुकाव, जो नमूनों का पता लगाने के लिए एक अद्वितीय देखने के कोण की अनुमति देता है;
●उच्च दक्षता वाला चरण नियंत्रण;
●बड़ी नेविगेशन विंडो - दोषपूर्ण उत्पादों का पता लगाना और पहचानना आसान है;
●स्वचालित बीजीए डिटेक्शन प्रोग्राम प्रत्येक बीजीए के बुलबुले का पता लगाता है, ग्राहक की आवश्यकताओं के अनुसार निर्णय लेता है और एक्सेल रिपोर्ट आउटपुट करता है।

उद्देश्य:
धातु सामग्री और भागों, प्लास्टिक सामग्री और भागों, इलेक्ट्रॉनिक घटकों, इलेक्ट्रॉनिक घटकों, एलईडी घटकों आदि में आंतरिक दरारों और विदेशी वस्तुओं के दोष का पता लगाना,बीजीए के आंतरिक विस्थापन का विश्लेषण, सर्किट बोर्ड आदि; दोष, माइक्रोइलेक्ट्रॉनिक सिस्टम और सीलिंग घटक, केबल, फिटिंग, प्लास्टिक भागों का आंतरिक विश्लेषण।

अनुप्रयोग दायराः
आईसी, बीजीए, पीसीबी/पीसीबीए, सतह माउंट प्रक्रिया वेल्डरेबिलिटी परीक्षण आदि।
