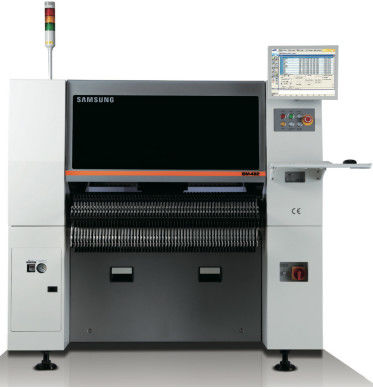

एसएम वायवीय फीडर सैमसंग चिप माउंटर हानवा सैमसंग एसएम421 पिक एंड प्लेस मशीन

उन्नत
उच्च गति लचीला माउंटर
एक सामान्य घटक प्लेसर्स के रूप में जिसका विजन सिस्टम SM471 हाई स्पीड चिप के प्लेटफॉर्म पर आधारित है
शूटर और जिसका चिप प्लेसमेंट स्पीड उसी वर्ग के घटक प्लेसर्स में सबसे अधिक है, SM481 ने महसूस किया
एक चिप प्लेसमेंट गति 39,000 CPH, एक ही वर्ग के घटक प्लेसर्स के बीच उच्चतम, एक सिर के आवेदन से
एक गैन्ट्री और दस धुरी के साथ-साथ नई उड़ान दृष्टि और पिकअप और प्लेसमेंट गति को अधिकतम करके।
इसके अलावा, यह 0402 ((01005 इंच) चिप्स और 42 मिमी आईसी तक लागू होता है। इसने वास्तविक उत्पादकता में सुधार किया है और
उच्च गति और उच्च परिशुद्धता वाले विद्युत संचालित फीडर्स का उपयोग करके प्लेसमेंट की गुणवत्ता।
एसएम श्रृंखला के वायवीय फीडरों के साथ संगत होने के लिए डिज़ाइन किया गया है, यह ग्राहक के परिचालन सुविधा को अधिकतम करता है।

39,000 सीपीएच ((सर्वोत्तम)
1 गैन्ट्री x 10 स्पिंडल/हेड
लागू भागोंः 0402 ((01005 इंच)
~ 42mm(H15mm)
लागू पीसीबीः 460 ((L) x 400 ((W) ((स्टैंडर्ड)
अधिकतम 740 ((L) x 460 ((W) ((विकल्प)
उच्च गति, उच्च परिशुद्धता और विद्युत
ड्राइव फीडर
- स्वचालित पिकअप स्थिति संरेखण समारोह
- एसएम वायवीय फीडर के साथ संगत
नई वैक्यूम प्रणाली और अनुकूलित पिकअप/
प्लेसमेंट प्रस्ताव
SMART फीडर
- दुनिया का पहला ऑटो लोडिंग और ऑटो स्प्लेसिंग
अपने व्यवसाय में ताजा ऊर्जा
एक नई वैक्यूम प्रणाली लागू करता है
जुलाई, 2013
उन्नत उच्च गति लचीला माउंटर
भाग ध्रुवीयता मान्यता बीजीए और सीएसपी मान्यता
एक ही के बीच उच्चतम प्लेसमेंट गति का एहसास होता है
वर्ग चिप प्लेसर्स एक नए फ्लाइंग हेड को लागू करके
10 धुरी के साथ-साथ अनुकूलित तंत्र
पिकअप/प्लेसमेंट मोशन
चूंकि यह भाग पिकअप के बाद रुकने के बिना भाग पहचान की अनुमति देता है
अपनी मूल ऑन-द-फ्लाई इमेज रिकग्निशन टेक्नोलॉजी, SM481 को लागू करते हुए
मॉडल भागों की जगह की गति को अधिकतम करता है
पिकअप पोजीशन और प्लेसमेंट पोजीशन के बीच और
पहचान समय को लगभग शून्य तक कम कर रहा है।
सुपर-उच्च महसूस करता है
39000 सीपीएच की गति
स्थान सटीकता सुधार प्रणाली
चिप ±50μm ((Cpk ≥1.0)
हाल ही में उन्नत प्लेसमेंट सटीकता कैलिब्रेशन
प्रणाली स्वचालित रूप से जाँच करता है और सही करता है
पिकअप पॉइंट ऑफसेट, हेड ऑफसेट, सी/वी ऑफसेट आदि।
विश्वसनीय भागों की जगह की अनुमति देने के लिए।
पूर्ण सटीकता ± 50μm ((Cpk 1)
विद्युत चालित उच्च गति
और उच्च परिशुद्धता फीडर
विद्युत चालित एस.एम. फीडर
• 0603/2P/4P के एकीकृत उपयोग की अनुमति देता है
• स्वचालित रूप से संरेखित करने के कार्य से लैस
बेहतर करने के लिए फीडर के बीच पिकअप स्थिति
समवर्ती पिकअप दर।
• विभिन्न भागों की आपूर्ति की गति को सेट करने में सक्षम
भाग आपूर्ति की स्थिरता में सुधार।
• स्वचालित फीडिंग पिच पहचान समारोह
एसएम वायवीय फीडर के साथ संगत
SM स्मार्ट फीडर
• ऑटो स्प्लेसिंग से लैस दुनिया का पहला फीडर
और ऑटो लोडिंग फ़ंक्शन
- कार्य सुविधा और वास्तविकता को अधिकतम करता है
स्प्लेसिंग को स्वचालित करके उत्पादकता
सामान्य रूप से भाग रील प्रतिस्थापन के लिए प्रक्रिया
हाथ से किया जाता है।

विनिर्देश
मॉडल SM481
संरेखण फ्लाइंग विजन + स्टेज विजन ((विकल्प)
स्पिंडल की संख्या 10 स्पिंडल x 1 गैन्ट्री
39000 सीपीएच (सीपीएच) की स्थानिकरण गति
प्लेसमेंट
सटीकता
चिप/QFP
±50μm@μ+3σ/चिप, ±30μm@μ+3σ/QFP
(मानक चिप्स पर आधारित)
घटक
रेंज
उड़ना
दृष्टि
एफओवी 24
0402 ((01005 इंच) ~ 16 मिमी आईसी, कनेक्टर ((लीड पिच 0.4 मिमी)
* बीजीए, सीएसपी ((बॉल पिच 0.4 मिमी)
चरण
दृष्टि
बोर्ड
आयाम
(मिमी)
न्यूनतम 50 ((L) x 40 ((W)
अधिकतम
460(L) x 400(W) 510(L) x 460(W) ((विकल्प)
610 ((L) x 510 ((W) ((विकल्प) 740 ((L) x 460 ((W) ((विकल्प)
पीसीबी मोटाई 0.38 ~ 4.2
फीडर क्षमता 120ea / 112ea ((डॉकिंग कार्ट)
उपयोगिता
शक्ति
AC 200 / 208 / 220 / 240 / 380 / 415 V
(50/60 हर्ट्ज, 3 फेज) अधिकतम 4.7kVA
हवा की खपत
द्रव्यमान लगभग 1,655 किलोग्राम
बाह्य आयाम ((मिमी) 1,650 ((L) x 1,680 ((D) x 1,530 ((H)
वर्तमान रील
नया रील
• अनुकूलन के कारण भागों के प्लेसमेंट में न्यूनतम देरी
वायुगत पथ का
• स्थिर भाग पिकअप और कम से कम हवा का एहसास होता है
एक वैक्यूम पंप लागू करके खपत

भागों और पीसीबी के लिए प्रवर्धित प्रयोज्यता
एक नई प्रकाश व्यवस्था लागू करता है
• 0402 ((01005 इंच) से लेकर
42mm ((H15mm) और साथ ही BGA/CSP भाग
• लंबे समय के लिए अधिकतम 740 ((L) x 460 ((W) पीसीबी पर लागू
एलईडी और डिस्प्ले पर लागू बोर्ड
• पूरे पिकअप की स्वचालित पहचान का समर्थन करता है
स्थिति के साथ एक विश्वसनीय कैमरे से लैस किया जा रहा है
क्रमशः बाएं और दाएं
सहित विषम आकार के भागों के लिए प्रवर्धित प्रयोज्यता
बीजीए, सीएसपी आदि, तीन चरणों में प्रकाश व्यवस्था का उपयोग करके
प्रणाली ((साइड, कोएक्सियल और बाहरी प्रकाश व्यवस्था) ।
