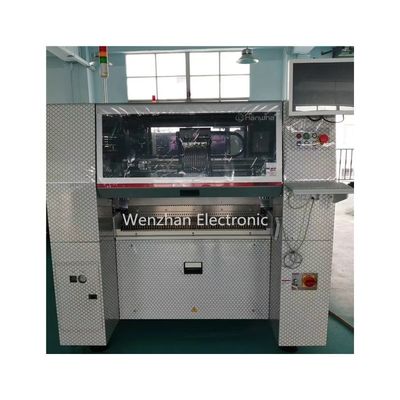

SMT MACHINE SAMSUNG HANWHA SMT SM482Plus पिक एंड प्लेस मशीन

SMT MACHINE SAMSUNG HANWHA SMT SM482Plus पिक एंड प्लेस मशीन
ब्रांड नाम
SAMSUNG/ HANWHA
उत्पाद मॉडल
SM482प्लस SM481प्लस SM471प्लस
उद्गम देश
बुसान, दक्षिण कोरिया
एमओक्यू
1pcs
यूनिट मूल्य
39436~45774$
भुगतान विधि
टी/टी, वेस्टर्न यूनियन, पेपैल, क्रेडिट कार्ड
आपूर्ति क्षमता
प्रति सप्ताह 10 टुकड़ा / टुकड़े
उत्पाद का विवरण
प्रमुखता देना:

SM482 प्लस एसएमटी पिक और प्लेस मशीन

,

30000CPH smt पिक और प्लेस मशीन

,

SM482 प्लस एसएमटी प्लेसमेंट मशीन
Product Name: SM482Plus SM481Plus SM471Plus SMT पिक एंड प्लेस मशीन
Brand: SAMSUNG
Model Number: SM481प्लस SM482प्लस SM471प्लस
Condition: प्रयुक्त, नया
Core Components: मोटर
Warranty: 3 महीने
Quality: उच्च गुणवत्ता वाला
Package: लकड़ी का केस
Type: श्रीमती पिक एंड प्लेस मशीन
Delivery: यूपीएस, डीएचएल, फेडेक्स, आपके आदेश के रूप में
उत्पाद का वर्णन
विस्तृत विनिर्देश और विशेषताएं
SMT मशीन SAMSUNG HANWHA SMT SM482Plus पिक एंड प्लेस मशीन

SM482Plus पिक एंड प्लेस मशीन एक उन्नत स्वचालित उपकरण है जिसका उपयोग इलेक्ट्रॉनिक्स विनिर्माण उद्योग में इलेक्ट्रॉनिक घटकों को मुद्रित सर्किट बोर्ड (पीसीबी) पर उच्च गति और सटीक प्लेसमेंट के लिए किया जाता है। यह असेंबली प्रक्रिया में दक्षता, सटीकता और उत्पादकता को बढ़ाता है।

नाम:
हनवा पिक एंड प्लेस मशीन
ब्रांड:
सैमसंग-हनवा
मॉडल:
SM482Plus/SM481Plus/SM471Plus
विशिष्टता:
SMT पिक एंड प्लेस मशीन
स्थिति:
बिल्कुल नया और ब्रांडेड
गुणवत्ता:
शीर्ष गुणवत्ता
स्टॉक:
बड़ा
भुगतान:
एल/सी टी/टी डी/पी वेस्टर्न यूनियन पेपैल मनी ग्राम और अन्य
शिपमेंट:
5 दिनों में
वारंटी:
1 वर्ष
डिलीवरी:
fedex,ups,dhl, आवश्यकतानुसार
पैकेज:
फोम सुरक्षा के साथ कार्टन बॉक्स
विशेष विवरण सैमसंग-हनवा एसएमटी पिक एंड प्लेस मशीन
मॉडल SM471Plus SM481Plus SM482Plus
संरेखण फ्लाइंग विजन फ्लाइंग विजन+स्टेज विजन फ्लाइंग विजन+स्टेज विजन
स्पिंडल 10 स्पिंडल * 2 गैन्ट्री 10 स्पिंडल * 1 गैन्ट्री 6 स्पिंडल * 1 गैन्ट्री
प्लेसमेंट स्पीड 78,000CPH(इष्टतम) 40,000CPH(इष्टतम) 30,000CPH(इष्टतम)
प्लेसमेंट सटीकता ±40μm@μ±3σ ±40μm@μ±3σ ±40μm@μ±3σ
लागू पार्ट्स 0402 ~ 14mm(H 12mm) 0402 ~ 42mm(H 15mm) 0402 ~ 55mm(H 15mm)
लागू पीसीबी(एल * डब्ल्यू) अधिकतम 510 * 460(मानक) अधिकतम 460 * 400(मानक) अधिकतम 460 * 400(मानक)
अधिकतम 610 * 460(विकल्प) अधिकतम 1500 * 460(विकल्प) अधिकतम 1200 * 510(विकल्प)
आयाम(एल.डी.एच) 1650*1690*1458 1650*1680*1530 1650*1680*1458
द्रव्यमान(किलो) लगभग 1820 लगभग 1655 लगभग 1600
कार्यक्षमता:
  1. घटक प्लेसमेंट: SM482Plus पिक एंड प्लेस मशीन को पीसीबी पर इलेक्ट्रॉनिक घटकों की एक विस्तृत श्रृंखला को सटीक रूप से रखने के लिए डिज़ाइन किया गया है। यह फीडर या ट्रे से घटकों को लेने और उन्हें पीसीबी पर निर्दिष्ट स्थानों पर सटीक रूप से रखने के लिए रोबोटिक आर्म्स, वैक्यूम नोजल और विजन सिस्टम का उपयोग करता है। यह सुविधा असेंबली त्रुटियों के जोखिम को कम करते हुए सटीक घटक संरेखण और प्लेसमेंट सुनिश्चित करती है।
  2. उच्च गति प्लेसमेंट: मशीन उच्च गति घटक प्लेसमेंट में सक्षम है, जो उत्पादन थ्रूपुट और दक्षता को अधिकतम करता है। यह पीसीबी की तेजी से असेंबली की अनुमति देते हुए, तेजी से पिक-एंड-प्लेस ऑपरेशन प्राप्त कर सकता है और उच्च-मात्रा उत्पादन आवश्यकताओं को पूरा कर सकता है।
  3. घटक संगतता: SM482Plus पिक एंड प्लेस मशीन प्रतिरोधों, कैपेसिटर, एकीकृत सर्किट (ICs), और विभिन्न पैकेज प्रकारों जैसे सतह माउंट डिवाइस (SMDs) सहित इलेक्ट्रॉनिक घटकों की एक विस्तृत श्रृंखला का समर्थन करती है। यह विभिन्न आकारों, आकारों और अभिविन्यासों के घटकों को संभाल सकता है, जो विविध असेंबली आवश्यकताओं को समायोजित करता है।
  4. विजन सिस्टम एकीकरण: मशीन अक्सर घटक संरेखण और निरीक्षण के लिए विजन सिस्टम को शामिल करती है। विजन सिस्टम पीसीबी पर सोल्डर पैड के साथ घटकों को सटीक रूप से संरेखित करने के लिए कैमरों और इमेज प्रोसेसिंग एल्गोरिदम का उपयोग करता है। यह असेंबली प्रक्रिया के दौरान गुणवत्ता नियंत्रण सुनिश्चित करते हुए, घटक प्लेसमेंट सटीकता का वास्तविक समय निरीक्षण करने की भी अनुमति देता है।
  5. मल्टी-हेड प्लेसमेंट: SM482Plus पिक एंड प्लेस मशीन में कई प्लेसमेंट हेड हो सकते हैं। यह कई घटकों के एक साथ प्लेसमेंट को सक्षम करता है, जिससे उत्पादन गति और दक्षता में और वृद्धि होती है। मल्टी-हेड कॉन्फ़िगरेशन उच्च घटक घनत्व वाले जटिल पीसीबी की असेंबली की अनुमति देता है।
  6. प्रोग्रामेबल नियंत्रण: मशीन प्रोग्रामेबल नियंत्रण प्रणालियों से लैस है। यह ऑपरेटरों को पिक-एंड-प्लेस पोजीशन, घटक ओरिएंटेशन और स्पीड प्रोफाइल जैसे प्लेसमेंट पैरामीटर को परिभाषित और समायोजित करने की अनुमति देता है। यह लचीलापन विशिष्ट पीसीबी लेआउट और घटक आवश्यकताओं से मेल खाने के लिए अनुकूलन को सक्षम करता है, प्लेसमेंट सटीकता और उत्पादकता का अनुकूलन करता है।
उपयोग सीमा:

SM482Plus पिक एंड प्लेस मशीन का उपयोग इलेक्ट्रॉनिक्स विनिर्माण उद्योग के भीतर विभिन्न अनुप्रयोगों में किया जाता है, जिनमें शामिल हैं:

  1. पीसीबी असेंबली: यह स्वचालित पीसीबी असेंबली लाइनों में एक प्रमुख घटक के रूप में कार्य करता है। मशीन पीसीबी पर इलेक्ट्रॉनिक घटकों के सटीक प्लेसमेंट की सुविधा प्रदान करती है, जो कुशल और सटीक असेंबली प्रक्रियाओं को सुनिश्चित करती है।
  2. उच्च-मात्रा उत्पादन: SM482Plus पिक एंड प्लेस मशीन उच्च-मात्रा उत्पादन रन के लिए उपयुक्त है। इसकी उच्च गति प्लेसमेंट क्षमता और विविध घटकों का कुशल संचालन इसे बड़े पैमाने पर विनिर्माण मांगों को पूरा करने के लिए आदर्श बनाता है।
  3. सतह माउंट टेक्नोलॉजी (SMT) असेंबली: मशीन का उपयोग आमतौर पर सतह माउंट टेक्नोलॉजी असेंबली प्रक्रियाओं में किया जाता है। यह एसएमडी घटकों को कुशलता से संभालता है और उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव, दूरसंचार और अन्य इलेक्ट्रॉनिक उपकरणों में पाए जाने वाले घने आबादी वाले घटकों के साथ जटिल पीसीबी की असेंबली का समर्थन करता है।
  4. मल्टी-प्रोडक्ट मैन्युफैक्चरिंग: SM482Plus पिक एंड प्लेस मशीन मल्टी-प्रोडक्ट मैन्युफैक्चरिंग परिदृश्यों के लिए उपयुक्त है। यह विभिन्न पीसीबी डिजाइनों या उत्पाद वेरिएंट के बीच त्वरित बदलाव की अनुमति देता है, जिससे विविध इलेक्ट्रॉनिक असेंबली का कुशल उत्पादन होता है।
  5. उच्च-सटीक अनुप्रयोग: मशीन का उपयोग उन अनुप्रयोगों में किया जाता है जिनमें उच्च प्लेसमेंट सटीकता की आवश्यकता होती है, जैसे चिकित्सा उपकरण, एयरोस्पेस इलेक्ट्रॉनिक्स, या उच्च-अंत उपभोक्ता इलेक्ट्रॉनिक्स। यह सटीक घटक संरेखण और प्लेसमेंट सुनिश्चित करता है, जो इन उद्योगों के सख्त गुणवत्ता मानकों को पूरा करता है।

SM482Plus पिक एंड प्लेस मशीन पीसीबी पर इलेक्ट्रॉनिक घटकों की स्वचालित असेंबली में एक महत्वपूर्ण भूमिका निभाती है। यह उच्च गति, सटीक और लचीली प्लेसमेंट क्षमताएं प्रदान करता है, जो कुशल उत्पादन प्रक्रियाओं में योगदान देता है और उच्च गुणवत्ता वाली इलेक्ट्रॉनिक असेंबली सुनिश्चित करता है।

SMT MACHINE SAMSUNG HANWHA SMT SM482Plus पिक एंड प्लेस मशीन 0
SMT MACHINE SAMSUNG HANWHA SMT SM482Plus पिक एंड प्लेस मशीन 1
SMT MACHINE SAMSUNG HANWHA SMT SM482Plus पिक एंड प्लेस मशीन 2
SMT MACHINE SAMSUNG HANWHA SMT SM482Plus पिक एंड प्लेस मशीन 3
