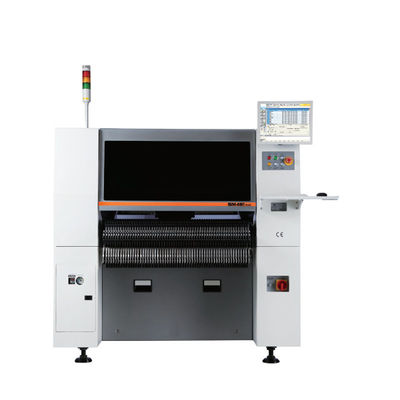

एसएमटी लाइन मशीन हानवा एसएम481 प्लस पिक एंड प्लेस मशीन

उत्पादों

एसएमटी लाइन मशीन हानवा एसएम481 प्लस पिक एंड प्लेस मशीन

एमओक्यू:	1pcs
कीमत:	47887$
मानक पैकेजिंग:	1. लकड़ी का केस 2. आपके आदेश के अनुसार
वितरण अवधि:	3-5 दिन
भुगतान विधि:	टी/टी, वेस्टर्न यूनियन, पेपैल, क्रेडिट कार्ड
आपूर्ति क्षमता:	प्रति सप्ताह 10 टुकड़ा / टुकड़े

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस

दक्षिण कोरिया

ब्रांड नाम

SAMSUNG/ HANWHA

मॉडल संख्या

एसएम481

उत्पाद का नाम:

सैमसंग SM481 पिक एंड प्लेस मशीन

मॉडल संख्या:

एसएम481

ब्रांड:

सैमसंग

संरेखण:

फ्लाइंग विजन+स्टेज विजन

पैकेज:

लकड़ी का मामला

प्लेसमेंट गति:

38,000CPH (इष्टतम)

लागू भाग:

0402 (01005 इंच) ~ □ 42 मिमी (H15 मिमी)

वितरण:

यूपीएस, डीएचएल, फेडेक्स, आपके आदेश के अनुसार

उत्पाद का वर्णन

एसएमटी लाइन मशीन हानवा एसएम481 प्लस पिक एंड प्लेस मशीन

सैमसंग SM481 मशीन एक उच्च गति है,उच्च परिशुद्धता सतह माउंट प्रौद्योगिकी (एसएमटी) पिक और प्लेस मशीन मुद्रित सर्किट बोर्ड (पीसीबी) पर इलेक्ट्रॉनिक घटकों की कुशल और सटीक असेंबली के लिए डिज़ाइन किया गयायह कई विशेषताएं और कार्यक्षमताएं प्रदान करता है जो एसएमटी असेंबली प्रक्रिया में उत्पादकता, सटीकता और लचीलापन को बढ़ाते हैं।

विनिर्देश	SAMSUNG-HANWHA SMT पिक एंड प्लेस मशीन
मॉडल	SM471	SM481	SM482 प्लस
संरेखण	उड़ान दृष्टि	फ्लाइंग विजन+स्टेज विजन	फ्लाइंग विजन+स्टेज विजन
स्पिंडल	10 स्पिंडल x 2 गैन्ट्री	10 स्पिंडल गैन्ट्री	6 स्पिंडल 1 गैन्ट्री
प्लेसमेंट गति	75,000CPH ((उत्तमतम)	38,000CPH ((उत्तमतम)	27,000CPH ((उत्तमतम)
स्थान की सटीकता	±50μm@μ±3σ	±30μm@μ±3σ	±30μm@μ±3σ
लागू भाग	चिप 0402 ~ 14 मिमी ((एच 12 मिमी) आईसी, कनेक्टर ((लीड पिच 0.4 मिमी) बीजीए, सीएसपी ((बॉल पिच 0.4 मिमी)	0402 (01005 इंच) ~□42mm (H15mm)	0603 (0201 इंच) ~ □55 मिमी (H15 मिमी) 0402 (01005 इंच) (विकल्प), ~ L75mm कनेक्टर



बोर्ड आयाम ((मिमी)	50 ((L) x 40 ((W) ~ 510 ((L) x 460 ((W) 610 ((L) x 460 ((W) ((विकल्प)	460 ((L) x 400 ((W) (मानक)	460 ((L) x 400 ((W) (मानक)
बोर्ड आयाम ((मिमी)		अधिकतम 1,500 ((L) x 460 ((W) (विकल्प)	अधिकतम 1,200 ((L) x 510 ((W) (विकल्प)
फीडर क्षमता	120ea / 112ea ((डॉकिंग कार्ट) (8 मिमी पर आधारित)	120ea / 112ea (डॉकिंग कार्ट)	120ea / 112ea (डॉकिंग कार्ट)
हवा की खपत	0.5 ~ 0.7MPa ((5 ~ 7kgf/cm2)
आयाम ((एल.डी.एच.)	1,650 x 1,690 x 1,485	1650x1680x1530	1650x1680x1458
द्रव्यमान ((किग्रा)	लगभग 1820	लगभग. 1655	लगभग 1600

कार्यक्षमताः

1उच्च-गति प्लेसमेंटः SM481 मशीन उच्च-गति घटक प्लेसमेंट के लिए सक्षम है, विशेष रूप से उच्च मात्रा के उत्पादन रन के लिए पीसीबी की तेजी से और कुशल असेंबली को सक्षम करती है।यह उन्नत रोबोटिक्स और नियंत्रण प्रणालियों का उपयोग करता है ताकि तेजी से पिक-एंड-प्लेस ऑपरेशन प्राप्त हो सके, उत्पादन समय को कम करने और उत्पादन समय को अधिकतम करने के लिए।

2सटीक घटक स्थानः मशीन में एक सटीक दृष्टि प्रणाली शामिल है जो स्थान से पहले घटकों की सटीक पहचान और संरेखण करती है।यह पीसीबी पर सटीक घटक अभिविन्यास और स्थिति सुनिश्चित करता है, प्लेसमेंट त्रुटियों को कम करने और इकट्ठे बोर्डों की गुणवत्ता में सुधार।

3मल्टी-हेड प्लेसमेंटः SM481 मशीन में अक्सर कई प्लेसमेंट हेड होते हैं, जिससे कई घटकों का एक साथ प्लेसमेंट हो सकता है।यह बहु-मुख्य विन्यास उत्पादन की गति और दक्षता को और बढ़ाता हैविशेष रूप से उच्च घटक घनत्व वाले जटिल पीसीबी के लिए।

4घटक संगतताः मशीन सतह माउंट डिवाइस (एसएमडी) जैसे प्रतिरोधक, कैपेसिटर, एकीकृत सर्किट (आईसी) सहित इलेक्ट्रॉनिक घटकों की एक विस्तृत श्रृंखला का समर्थन करती है,और विभिन्न प्रकार के पैकेजयह विभिन्न आकारों, आकारों और अभिविन्यासों के घटकों को संभाल सकता है, विभिन्न असेंबली आवश्यकताओं को समायोजित करता है।

5. प्रोग्राम करने योग्य नियंत्रण: SM481 मशीन प्रोग्राम करने योग्य नियंत्रण प्रणालियों से लैस है जो ऑपरेटरों को प्लेसमेंट मापदंडों को परिभाषित करने और समायोजित करने की अनुमति देती है, जैसे कि पिक-एंड-प्लेस पोजीशन,घटक अभिविन्यासयह लचीलापन विशिष्ट पीसीबी लेआउट और घटक आवश्यकताओं से मेल खाने के लिए अनुकूलन को सक्षम करता है, प्लेसमेंट सटीकता और उत्पादकता को अनुकूलित करता है।

उपयोगः

सैमसंग SM481 मशीन का उपयोग SMT असेंबली प्रक्रिया में किया जाता है जिसमें आमतौर पर निम्नलिखित चरण शामिल होते हैंः

1घटक लोड करनाः घटक फीडर या ट्रे में लोड किए जाते हैं, जो फिर SM481 मशीन से जुड़े होते हैं।मशीन के नियंत्रण प्रणाली घटक प्रकार की पहचान करता है और हैंडलिंग के लिए उपयुक्त नोजल का चयन करता है.

2. घटक पिकिंगः चयनित नोजल वैक्यूम या अन्य तंत्रों का उपयोग करके फीडर या ट्रे से घटक उठाता है। दृष्टि प्रणाली सटीक घटक संरेखण और अभिविन्यास सुनिश्चित करती है।

3घटक स्थानः नोजल सटीक रूप से घटक को पीसीबी पर निर्दिष्ट स्थान पर रखता है।नियंत्रण प्रणाली पीसीबी लेआउट और घटक विनिर्देशों के आधार पर सटीक प्लेसमेंट सुनिश्चित करता है.

4पुनरावृत्तिः पीसीबी पर प्रत्येक घटक के लिए घटकों को चुनने और रखने की प्रक्रिया को दोहराया जाता है, जिससे गति और दक्षता बढ़ाने के लिए बहु-सिर विन्यास का उपयोग किया जाता है।

6निरीक्षणः एक बार सभी घटकों को रखा गया है, पीसीबी विधानसभा की सटीकता और गुणवत्ता की पुष्टि करने के लिए निरीक्षण से गुजर सकता है।

सैमसंग SM481 मशीन का व्यापक रूप से इलेक्ट्रॉनिक्स विनिर्माण उद्योग में विभिन्न इलेक्ट्रॉनिक उत्पादों की असेंबली के लिए उपयोग किया जाता है, जिसमें उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोबाइल इलेक्ट्रॉनिक्स,दूरसंचार उपकरणइसकी उच्च गति, उच्च परिशुद्धता प्लेसमेंट क्षमताओं, इसके लचीलेपन और प्रोग्रामेबिलिटी के साथ संयुक्त,उच्च गुणवत्ता और कुशल एसएमटी असेंबली प्रक्रियाओं को प्राप्त करने के लिए इसे एक मूल्यवान उपकरण बनाना.
